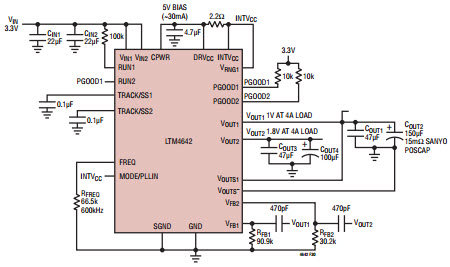

LTM4642EY 3.3V 輸入至 1V 和 1.8V 各 4A 的典型應用電路，1V 排序 1.8V 使用 PGOOD1 以啟用 RUN2

使用 Analog Devices 的 LTM4642EY 的參考設計

設計簡介

LTM4642EY 3.3V 輸入至 1V 和 1.8V（各 4A）的典型應用電路，1V 排序 1.8V 使用 PGOOD1 啟用 RUN2。 LTM4642 是一款完整的雙通道 4A 或單通道 8A 降壓 DC/DC 穩壓器。封裝中包括開關控制器、功率 FET、電感器和所有支持組件。 LTM4642 的工作輸入電壓范圍為 4.5V 至 20V（外部 CPWR 偏置時最小值為 2.375V），支持電壓范圍為 0.6V 至 5.5V 的兩個輸出，由單個外部電阻器設置

說明

Typical Application Circuit for LTM4642EY 3.3V Input to 1V and 1.8V at 4A Each, 1V Sequencing 1.8V Using PGOOD1 to Enable RUN2. The LTM4642 is a complete dual 4A or single 8A step-down DC/DC regulator. Included in the package are the switching controller, power FETs, inductor and all support components. Operating over input voltage ranges of 4.5V to 20V, (2.375V min with external CPWR bias), the LTM4642 supports two outputs with voltage ranges of 0.6V to 5.5V, set by a single external resistor

主要特色

Conversion Type

DC to DC
Input Voltage

3.3 V
Output Voltage

1|1.8 V
Output Current

4 A
Efficiency

95 %
Topology

Buck
