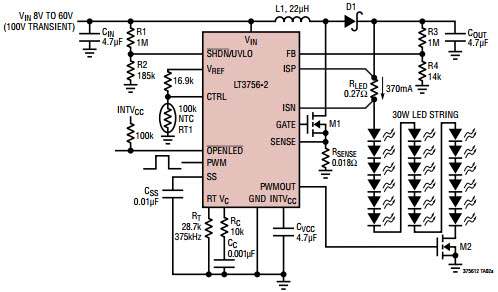

具有熱降額功能的 LT3756EMSE-1 30W 白光 LED 前照燈驅動器的典型應用電路

Using Part

設計簡介

具有熱降額功能的 LT3756EMSE-1 30W 白光 LED 頭燈驅動器的典型應用電路。 LT3756-1 是一款 DC/DC 控制器，設計用作驅動高電流 LED 的恒流源。它通過內部 7.15V 穩壓電源驅動低側外部 N 溝道功率 MOSFET

說明

Typical Application Circuit for LT3756EMSE-1 30W White LED Headlamp Driver with Thermal Derating. The LT3756-1 is a DC/DC controllers designed to operate as a constant-current source for driving high current LEDs. It drives a low side external N-channel power MOSFET from an internal regulated 7.15V supply

主要特色

Input Voltage

8 to 60 V
Output Power

30 W
Number of Derived Elements

18

相關文檔

375612fb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3756EMSE-1#TRPBF	LED Drivers	LED Driver 18 Segment 1700uA Supply Current 16-Pin MSOP EP T/R	點擊下載
LT3756EMSE-1#PBF	LED Drivers	LED Driver 18 Segment 1700uA Supply Current 16-Pin MSOP EP Tube	點擊下載
