LT1076，高性能 DC 至 DC 轉換器 Vin=8V-20V

Using Part

設計簡介

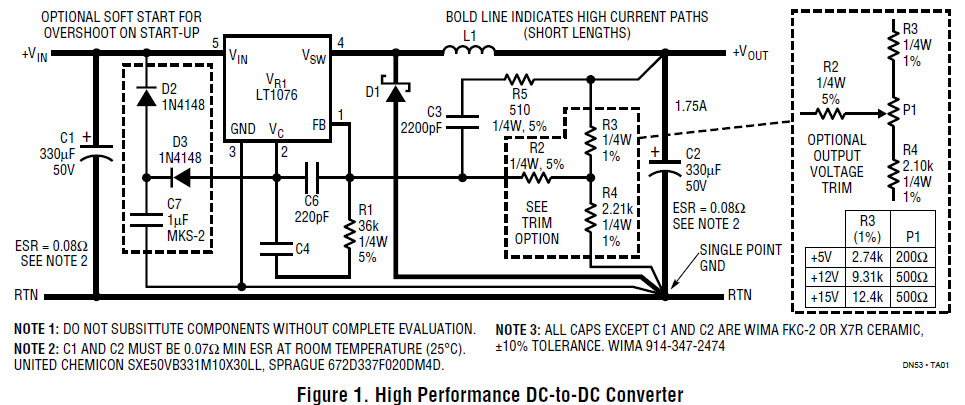

電路顯示 LT1076 是一款高性能 1.75A 降壓轉換器、五端開關穩壓器、15V 輸出，對于 8V 至 20V 輸入電壓變化，線路調整率通常為 0.06% (10mV)

說明

Circuit shows LT1076 is a high performance 1.75A step-down converter, five terminal switching regulator, 15V output, line regulation is typically 0.06%(10mV) for a 8V to 20V input voltage change

主要特色

Conversion Type

DC to DC
Input Voltage

8 to 20 V
Output Voltage

5 V
Output Current

1.75 A
Efficiency

80 %
Topology

Buck
