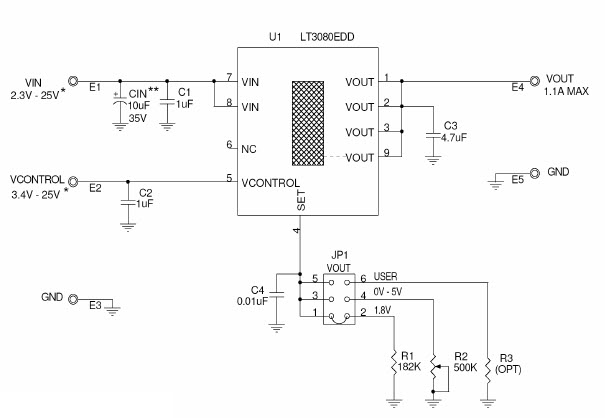

DC995A，使用 LT3080EDD 可調 1.1 A 單電阻低壓降穩壓器的演示板

使用 Analog Devices 的 LT3080EDD 的參考設計

設計簡介

DC995A，LT3080EDD 可調節 1.1A 單電阻低壓差穩壓器的演示板。該新型穩壓器采用精密電流源和電壓跟隨器設計，可用于許多需要高電流、零輸出可調性和無散熱器的應用。此外，該器件還引出傳輸晶體管的集電極，以便在與多個電源一起使用時允許低壓差操作

說明

DC995A, Demonstration Board for the LT3080EDD adjustable 1.1A single resistor low dropout regulator. Architected as a precision current source and voltage follower, it allows this new regulator to be used in many applications requiring high current, adjustability to zero output and no heat sink. Also the device brings out the collector of the pass transistor to allow low dropout operation when used with multiple supplies

主要特色

Conversion Type

DC to DC
Input Voltage

2.3 to 25 V
Output Voltage

1.8 V
Output Current

1.1 A
Topology

LDO

參考設計下載

相關文檔

dc995a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3080EDD#TRPBF	Linear Regulators	LDO Regulator Pos 0V to 30V 1.1A Automotive 8-Pin DFN EP T/R	點擊下載
LT3080EDD-1#TRPBF	Linear Regulators	LDO Regulator Pos 0V to 36V 1.1A 8-Pin DFN EP T/R	點擊下載
LT3080EDD-1#PBF	Linear Regulators	LDO Regulator Pos 0V to 36V 1.1A 8-Pin DFN EP Tube	點擊下載
LT3080EDD#PBF	Linear Regulators	LDO Regulator Pos 0V to 30V 1.1A Automotive 8-Pin DFN EP Tube	點擊下載
