DC1417A、LT6230、LT6230-10 演示板、單個 215MHz 低噪聲運算放大器

使用 Analog Devices 的 LT6230CS6-10 的參考設計

設計簡介

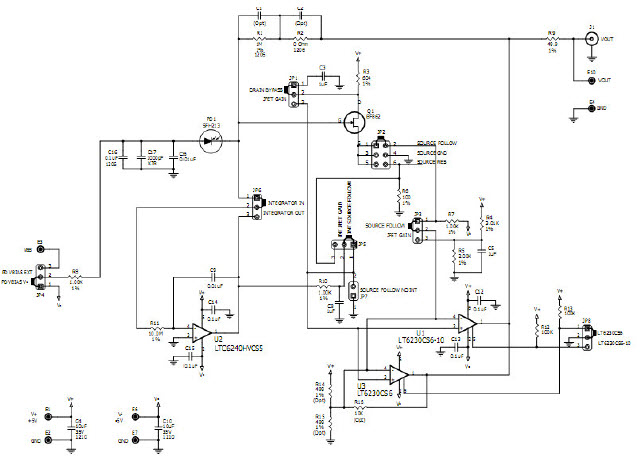

DC1417A 演示電路是一款低噪聲跨阻放大器。它采用低電壓噪聲 LT6230 和 LT6230-10 運算放大器、低電流噪聲 LTC6240 運算放大器以及分立式 NXP JFET BF862，允許用戶利用每個組件的特定優化

說明

DC1417A, Demonstration Circuit is a Low Noise Transimpedance Amplifier. It utilizes the low voltage noise LT6230 and LT6230-10 Op-Amps, and the low current noise LTC6240 Op-Amp, along with the discrete NXP JFET BF862, allowing the user to take advantage of each component particular optimization

主要特色

Number of Supplies

Dual
Supply Voltage

5 V

相關文檔

dc1417a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT6230CS6-10#TRMPBF	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±6.3V/12.6V 6-Pin TSOT-23 T/R	點擊下載
LTC6240HVCS5#PBF	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±5.5V/11V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT6230CS6	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±6.3V/12.6V Automotive 6-Pin TSOT-23	點擊下載
LT6230CS6#TRMPBF	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±6.3V/12.6V Automotive 6-Pin TSOT-23 T/R	點擊下載
LTC6240HVCS5#TRMPBF	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±5.5V/11V Automotive 5-Pin TSOT-23 T/R	點擊下載
LTC6240HVCS5#TRPBF	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±5.5V/11V Automotive 5-Pin TSOT-23 T/R	點擊下載
LT6230CS6#PBF	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±6.3V/12.6V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT6230CS6#TR	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±6.3V/12.6V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT6230CS6#TRPBF	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±6.3V/12.6V Automotive 6-Pin TSOT-23 T/R	點擊下載
LT6230CS6-10#TRPBF	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±6.3V/12.6V 6-Pin TSOT-23 T/R	點擊下載
LT6230CS6-10#PBF	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±6.3V/12.6V 6-Pin TSOT-23 T/R	點擊下載
LT6230CS6-10#TRPBF	Op Amps	Op Amp Single Low Noise Amplifier R-R O/P ±6.3V/12.6V 6-Pin TSOT-23 T/R	點擊下載
