LT1725CGN 演示板，隔離式正向轉換器，Vin=36V 至 72V，Vout=3.3V@30A

使用 Analog Devices 的 LT1725CGN 的參考設計

設計簡介

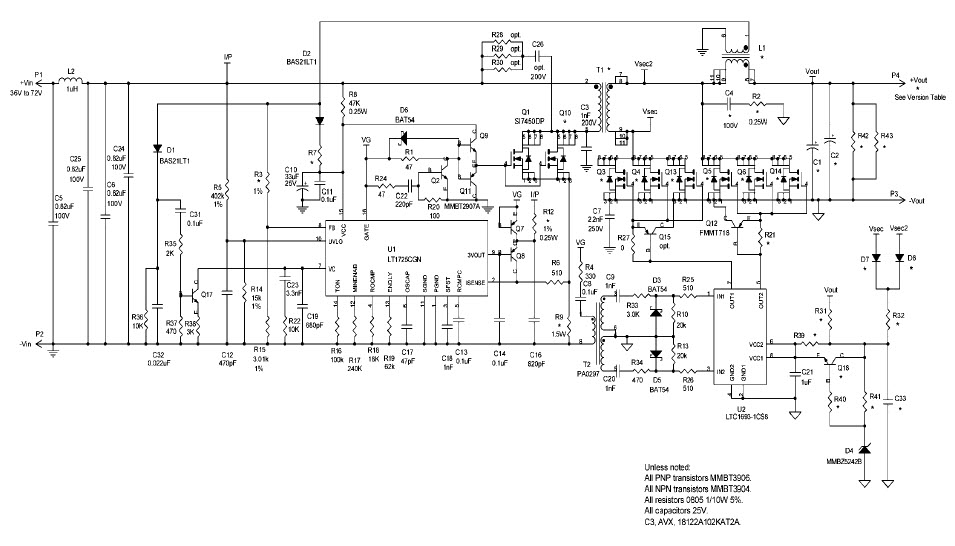

演示電路 DC562A-A 是一款采用 LT1725 和 LTC1693 的隔離式同步正激轉換器。該設計通過 48V（36V 至 72V）輸入提供隔離式 3.3V、30A 電壓。隔離電壓1500VDC

說明

Demonstration circuit DC562A-A is an isolated synchronous forward converter featuring the LT1725 and LTC1693. The design provides an isolated 3.3V at 30A from 48V (36V to 72V) input. Isolation voltage is 1500VDC

主要特色

Conversion Type

DC to DC
Input Voltage

36 to 72 V
Output Voltage

3.3 V
Output Current

30 A
Efficiency

90 %
Topology

Forward
