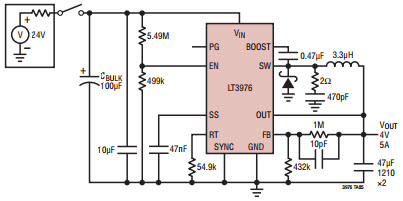

具有高阻抗輸入源的 LT3976IUDD 4V 降壓轉換器的典型應用電路

使用 Analog Devices 的 LT3976IUDD 的參考設計

設計簡介

具有高阻抗輸入源的 LT3976IUDD 4V 降壓轉換器的典型應用電路。 LT3976 是一款可調頻率單片降壓型開關穩壓器，可接受高達 40V 的寬輸入電壓范圍。低靜態電流設計，空載調節時僅消耗 3.3uA 的電源電流

Typical Application Circuit for LT3976IUDD 4V Step-Down Converter with a High Impedance Input Source. The LT3976 is an adjustable frequency monolithic buck switching regulator that accepts a wide input voltage range up to 40V. Low quiescent current design consumes only 3.3uA of supply current while regulating with no load

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3976IUDD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.3V to 40V Step Down Single-Out 16V 5A Automotive 24-Pin QFN EP Tube	點擊下載
