使用 LTC3612HUDC 通用降壓穩壓器的典型應用，采用陶瓷電容器，2.25MHz

使用 Analog Devices 的 LTC3612HUDC 的參考設計

設計簡介

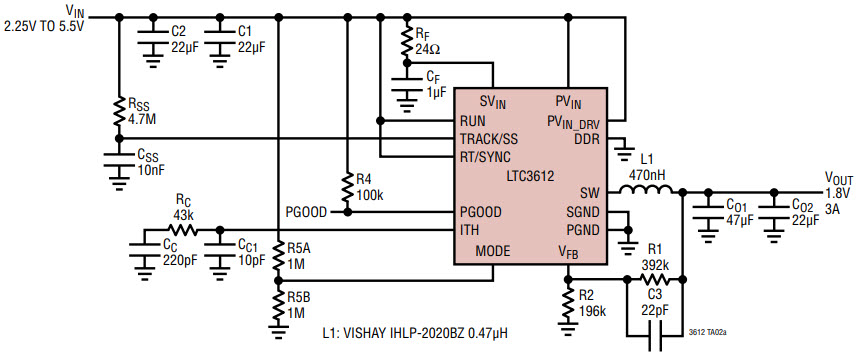

使用采用陶瓷電容器的 LTC3612HUDC 通用降壓穩壓器的典型應用，2.25MHz。睡眠模式下的空載直流電源電流僅為 70 uA，同時保持空載時的輸出電壓（突發模式操作），關斷時電流降至零。 2.25 至 5.5V 輸入電源電壓范圍使 LTC3612 非常適合單節鋰離子電池以及固定低電壓輸入應用。工作頻率可從外部編程高達 4MHz，從而允許使用小型表面貼裝電感器。對于開關噪聲敏感型應用，LTC3612 可以同步到頻率高達 4MHz 的外部時鐘

說明

Typical Application Using LTC3612HUDC General Purpose Buck Regulator Using Ceramic Capacitors, 2.25MHz. The no-load DC supply current in sleep mode is only 70 uA while maintaining the output voltage (Burst Mode operation) at no load, dropping to zero current in shutdown. The 2.25 to 5.5V input supply voltage range makes the LTC3612 ideally suited for single Li-Ion as well as fixed low voltage input applications. The operating frequency is externally programmable up to 4MHz, allowing the use of small surface mount inductors. For switching noise-sensitive applications, the LTC3612 can be synchronized to an external clock at up to 4MHz

主要特色

Conversion Type

DC to DC
Input Voltage

2.25 to 5.5 V
Output Voltage

1.8 V
Output Current

3 A
Efficiency

95 %
Topology

Buck
