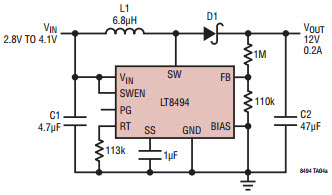

LT8494EFE 鋰離子電池至 12V、650kHz 低靜態電流升壓的典型應用電路

使用 Analog Devices 的 LT8494EFE 的參考設計

設計簡介

LT8494EFE 鋰離子電池在 650kHz 時升壓至 12V、低靜態電流的典型應用電路。 LT8494 是一款可調頻率（250kHz 至 1.5MHz）單片開關穩壓器。工作時靜態電流可小于 7uA，SWEN 為低電平時靜態電流為 0.3uA。 LT8494 可配置為 SEPIC、升壓或反激式轉換器

說明

Typical Application Circuit for LT8494EFE Li-Ion to 12V, Low Quiescent Current Boost at 650kHz. TheLT8494 is an adjustable frequency (250kHz to 1.5MHz) monolithic switching regulator. Quiescent current can be less than 7uA when operating and is 0.3uA when SWEN is low. The LT8494 can be configured as either a SEPIC, boost or flyback converter

主要特色

Conversion Type

DC to DC
Input Voltage

2.8 to 4.1 V
Output Voltage

12 V
Output Current

0.2 A
Topology

Boost

相關文檔

217244017929805846725

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT8494EFE#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1V to 32V Step Up Single-Out 1.202V to 70V Automotive 20-Pin TSSOP EP Tube	點擊下載
LT8494EFE#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 1V to 32V Step Up Single-Out 1.202V to 70V Automotive 20-Pin TSSOP EP T/R	點擊下載
