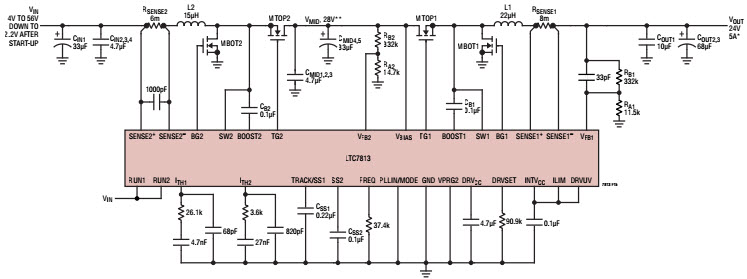

LTC7813EUH 寬輸入范圍至 24V/5A 低 IQ 級聯升壓 + 降壓穩壓器 (VMID = 28V) 的典型應用電路

使用 Analog Devices 的 LTC7813EUH 的參考設計

設計簡介

LTC7813EUH 寬輸入范圍至 24V/5A 低 IQ 級聯升壓 + 降壓穩壓器 (VMID = 28V) 的典型應用電路。 LTC7813 是一款高性能同步升壓+降壓 DC/DC 開關穩壓器控制器，可驅動所有 N 溝道功率 MOSFET 級。它包含獨立的升壓和降壓控制器，可以調節兩個單獨的輸出，也可以級聯以調節高于、低于或等于輸出電壓的輸入電壓的輸出電壓

說明

Typical Application Circuit for LTC7813EUH Wide Input Range to 24V/5A Low IQ Cascaded Boost + Buck Regulator (VMID = 28V). The LTC7813 is a high performance synchronous Boost+Buck DC/DC switching regulator controller that drives all N-channel power MOSFET stages. It contains independent step-up and step-down controllers that can regulate two separate outputs or be cascaded to regulate an output voltage from an input voltage that can be above, below or equal to the output voltage

主要特色

Conversion Type

DC to DC
Input Voltage

4 to 56 V
Output Voltage

24 V
Output Current

5 A
Topology

Buck Boost

相關文檔

117813f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC7813EUH#PBF	PMIC Solutions	Synchronous Boost and Buck Controllers 4.5V to 60V Automotive 32-Pin QFN EP Tube	點擊下載
LTC7813EUH#TRPBF	PMIC Solutions	Synchronous Boost and Buck Controllers 4.5V to 60V Automotive 32-Pin QFN EP T/R	點擊下載
