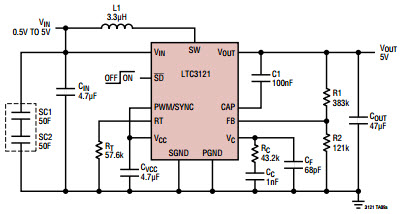

LTC3121IDE 0.5V 至 5V、雙超級電容器備用電源的典型應用電路。 LTC3121 是一款同步升壓 DC/DC 轉換器，具有真正的輸出斷接和浪涌電流限制。 1.5A 電流限制以及將輸出電壓編程高達 15V 的能力使得 LTC3121 非常適合各種要求苛刻的應用。一旦啟動，操作將在輸入低至 500mV 的情況下繼續，從而延長許多應用的運行時間

說明

Typical Application Circuit for LTC3121IDE 0.5V to 5V, Dual Supercapacitor Backup Power Supply. The LTC3121 is a synchronous step-up DC/DC converter with true output disconnect and inrush current limiting. The 1.5A current limit along with the ability to program output voltages up to 15V makes the LTC3121 well suited for a variety of demanding applications. Once started, operation will continue with inputs down to 500mV, extending run time in many applications

主要特色

Conversion Type

DC to DC
Input Voltage

0.5 to 5 V
Output Voltage

5 V
Efficiency

95 %
Topology

Boost
