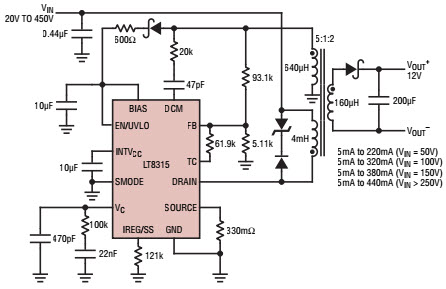

LT8315IFE 20 至 450Vin 隔離式 12Vout 隔離反激式轉換器的典型應用電路

使用 Analog Devices 的 LT8315IFE 的參考設計

設計簡介

LT8315IFE 20 至 450Vin 隔離式 12Vout 隔離式反激轉換器的典型應用電路。 LT8315 是一款具有集成 630V/300mA 開關的高壓反激式轉換器。調節不需要光隔離器。該器件對變壓器第三繞組上出現的隔離反激波形的輸出電壓進行采樣。準諧振邊界模式運行可改善負載調節、減小變壓器尺寸并保持高效率

說明

Typical Application Circuit for LT8315IFE 20 to 450Vin Isolated 12Vout Isolated Flyback Converter. The LT8315 is a high voltage flyback converter with integrated 630V/300mA switch. No opto-isolator is needed for regulation. The device samples the output voltage from the isolated flyback waveform appearing across a third winding on the transformer. Quasi-resonant boundary mode operation improves load regulation, reduces transformer size and maintains high efficiency

主要特色

Conversion Type

DC to DC
Input Voltage

20 to 450 V
Output Voltage

-12|12 V
Output Current

0.3 A
Efficiency

80 %
Topology

Flyback

相關文檔

46427200722336456703

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT8315IFE#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Flyback 142kHz Automotive 16-Pin TSSOP T/R	點擊下載
LT8315IFE#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Flyback 142kHz Automotive 16-Pin TSSOP Tube	點擊下載
