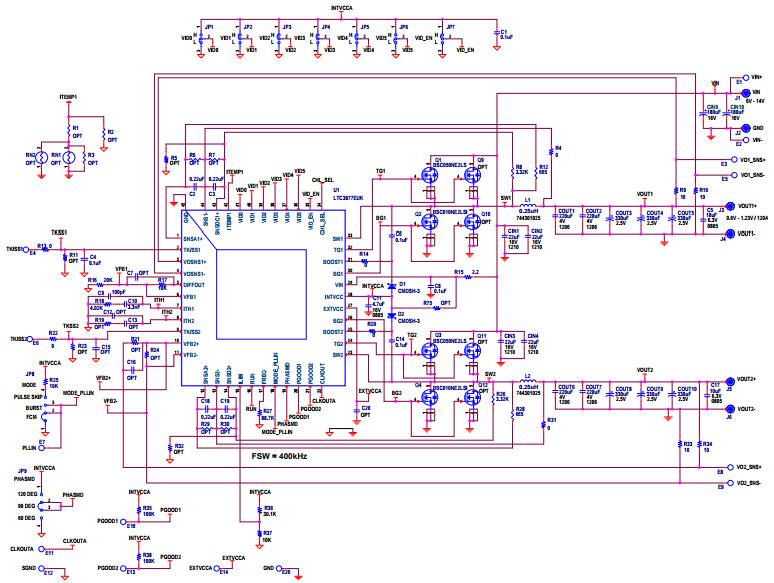

DC2229A-B，基于 LTC3877/LTC3874 的演示板，具有 VID 輸入的 4 相降壓控制器，DCR 檢測，6V = VIN = 14V，Vout = 0.6V 至 1.23V，120A

Using Part

設計簡介

DC2229A-B，演示電路采用 LTC3877 4 相高輸出電流、高效率、VID 編程降壓轉換器，具有亞米歐 DCR 感應功能。輸入電壓范圍為 6V 至 14V，開關頻率為 400kHz

說明

DC2229A-B, Demonstration circuit features the LTC3877 in 4-Phase high output current, high efficiency, VID programmed step-down converters with sub-m Ohm DCR sensing. The input voltage range is 6V to 14V and the switching frequency is 400kHz

主要特色

Conversion Type

DC to DC
Input Voltage

6 to 14 V
Output Voltage

0.6 to 1.23 V
Output Current

120 A
Efficiency

88.8 %
Topology

Buck

參考設計下載

相關文檔

341246983

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3874IUFD#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 28-Pin QFN EP Tube	點擊下載
LT6703IDC-3#PBF	Comparators	Comparator Single 18V Automotive 3-Pin DFN EP T/R	點擊下載
LTC3877EUK#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 38V Synchronous Step Down Single-Out 0.6V to 5V 44-Pin QFN EP Tube	點擊下載
