  4. DC2337A，基于 LT8315EFE 隔離式離線反激式的演示板，90VAC = VIN = 265VAC，VOUT = 12V @ 0.55A
加入交流群

掃一掃，添加管理員微信
備注：參考設計，即可被拉入群
和也在搞設計小伙伴們碰一碰

收藏

評論

黃土馬家 發布

DC2337A，基于 LT8315EFE 隔離式離線反激式的演示板，90VAC = VIN = 265VAC，VOUT = 12V @ 0.55A

使用 Analog Devices 的 LT8315EFE#PBF 的參考設計


設計簡介
DC2337A 演示電路是一款采用 LT8315 的離線隔離反激式轉換器。該演示板輸出 12V，并在 4mA 至 0.55A 的負載電流下保持嚴格調節。它經過優化，可在較寬的交流輸入電壓范圍（90VAC 至 265VAC、47Hz 至 63Hz）下運行。在整個輸入電壓和負載范圍內，輸出電壓精度保持在 ±5% 以內

說明

  • DC2337A, Demonstration Circuit is an offline isolated flyback converter featuring LT8315. The demo board outputs 12V, and maintains tight regulation with a load current from 4mA to 0.55A. It is optimized to operate over a wide AC input voltage range (90VAC to 265VAC, 47Hz to 63Hz). Output voltage accuracy stays within ±5% over the whole input voltage and load range

主要特色

  • Conversion Type
    AC to DC
  • Input Voltage
    90 to 265 (AC) V
  • Output Voltage
    12 V
  • Output Current
    0.55 A

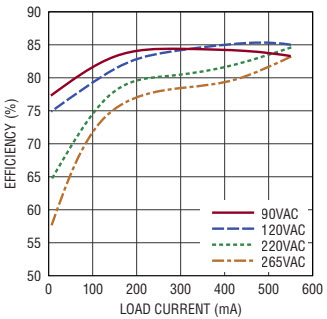

  • Efficiency
    85 %
  • Topology
    Flyback
參考設計圖片
×

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。


相關器件
器件 類型 描述 數據手冊
LT8315EFE#PBF DC to DC Controllers DC/DC Cntrlr Single-OUT Flyback 142kHz Automotive 16-Pin TSSOP Tube 點擊下載
