LTC4214 負電壓熱插拔控制器的典型應用

使用 Analog Devices 的 LTC4214 的參考設計

設計簡介

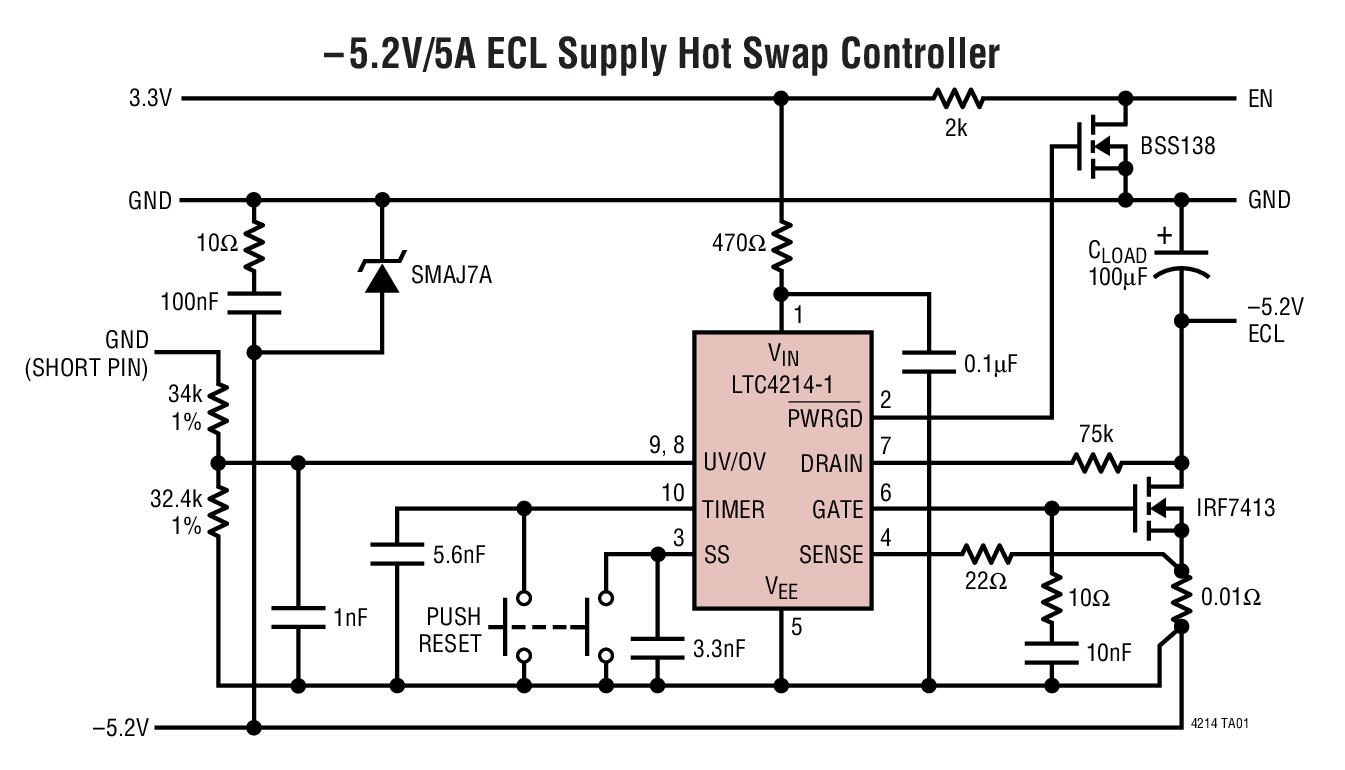

LTC4214 負電壓熱插拔控制器的典型應用允許將電路板安全地插入帶電背板或從帶電背板拔出。輸出電流由三級電流限制控制：定時斷路器、有源電流限制和快速前饋路徑，可限制最壞情況災難性故障條件下的峰值電流

說明

Typical Application for LTC4214 negative voltage Hot-Swap controller allows a board to be safely inserted and removed from a live backplane. Output current is controlled by three stages of current limiting: a timed circuit breaker, active current limiting and a fast feedforward path that limits peak current under worst-case catastrophic fault conditions

參考設計下載

MSOP10 CAD/Foot Print

相關文檔

421412f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4214-2CMS#TRPBF	Hot Swap Controllers	Hot Swap Controller 1-CH 16V N-Channel Negative Low Voltage 10-Pin MSOP T/R	點擊下載
LTC4214-2IMS#TRPBF	Hot Swap Controllers	Hot Swap Controller 1-CH 16V N-Channel Negative Low Voltage 10-Pin MSOP T/R	點擊下載
LTC4214-2IMS#PBF	Hot Swap Controllers	Hot Swap Controller 1-CH 16V N-Channel Negative Low Voltage 10-Pin MSOP Tube	點擊下載
LTC4214-1IMS#TRPBF	Hot Swap Controllers	Hot Swap Controller 1-CH 16V N-Channel Negative Low Voltage 10-Pin MSOP T/R	點擊下載
LTC4214-1CMS#TRPBF	Hot Swap Controllers	Hot Swap Controller 1-CH 16V N-Channel Negative Low Voltage 10-Pin MSOP T/R	點擊下載
LTC4214-2CMS#PBF	Hot Swap Controllers	Hot Swap Controller 1-CH 16V N-Channel Negative Low Voltage 10-Pin MSOP Tube	點擊下載
LTC4214-1CMS#PBF	Hot Swap Controllers	Hot Swap Controller 1-CH 16V N-Channel Negative Low Voltage 10-Pin MSOP Tube	點擊下載
LTC4214-2IMS#TR	Hot Swap Controllers	Hot Swap Controller 1-CH 16V N-Channel Negative Low Voltage 10-Pin MSOP T/R	點擊下載
LTC4214-1IMS	Hot Swap Controllers	Hot Swap Controller 1-CH 16V N-Channel Negative Low Voltage 10-Pin MSOP	點擊下載
LTC4214-1IMS#PBF	Hot Swap Controllers	Hot Swap Controller 1-CH 16V N-Channel Negative Low Voltage 10-Pin MSOP Tube	點擊下載
