OP249GSZ瞬態輸出阻抗測試治具典型應用電路

使用 Analog Devices 的 OP249GSZ 的參考設計

設計簡介

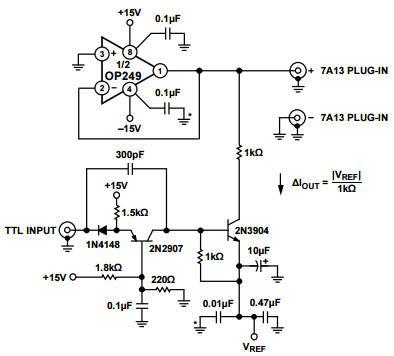

OP249GSZ 瞬態輸出阻抗測試夾具的典型應用電路。 OP249 是一款高速、精密雙 JFET 運算放大器，類似于流行的單運算放大器。 OP249 提供卓越的速度和出色的直流性能，性能優于現有的雙放大器

說明

Typical Application Circuit for OP249GSZ Transient Output Impedance Test Fixture. The OP249 is a high speed, precision dual JFET Op-Amp, similar to the popular single Op-Amp. The OP249 outperforms available dual amplifiers by providing superior speed with excellent dc performance

主要特色

Gain

1000 dB
Number of Supplies

Dual

相關器件

器件	類型	描述	數據手冊
OP249GSZ	Op Amps	Op Amp Dual High Speed Amplifier ±18V 8-Pin SOIC N Tube	點擊下載
