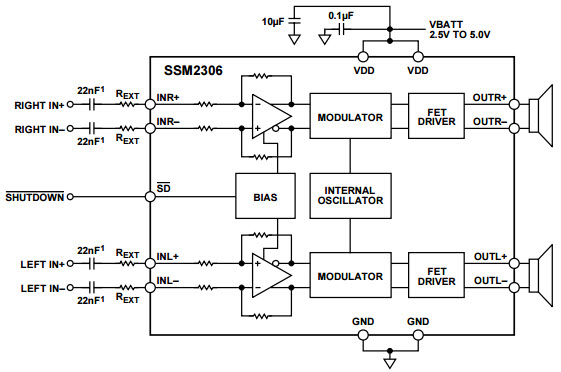

SSM2306、2W無濾波器D類立體聲音頻放大器的典型應用立體聲差分輸入配置電路

使用 Analog Devices 的 SSM2306CPZ 的參考設計

設計簡介

SSM2306、2W 無濾波器 D 類立體聲音頻放大器的典型應用立體聲差分輸入配置電路。 SSM2306 是一款完全集成的高效 D 類立體聲音頻放大器，旨在最大限度地提高便攜式應用的性能。應用電路需要最少的外部元件，并采用 2.5 至 5 V 單電源供電

說明

Typical Application Stereo Differential Input Configuration Circuit for SSM2306, 2W Filterless Class-D Stereo Audio Amplifier. The SSM2306 is a fully integrated, high efficiency, Class-D stereo audio amplifier designed to maximize performance for portable applications. The application circuit requires minimum external components and operates from a single 2.5 to 5 V supply

主要特色

Number of Channels

2
Output Power

2 W
Amplifier Type

Class-D

相關文檔

957238031619291ssm2306

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SSM2306CPZ-R2	Audio Amplifiers	Audio Amp Speaker 2-CH Stereo 2.4W Class-D 16-Pin LFCSP EP T/R	點擊下載
