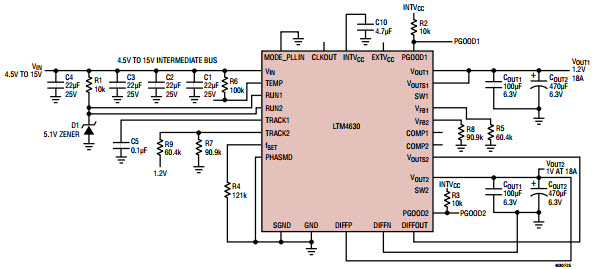

LTM4630EV 1.2V 和 1V 輸出 DC/DC 穩壓器的典型應用電路

使用 Analog Devices 的 LTM4630EV 的參考設計

設計簡介

LTM4630EV 1.2V 和 1V 輸出 DC/DC 穩壓器的典型應用電路。 LTM4630 是一款雙路 18A 輸出開關模式降壓 DC/DC 穩壓器。封裝中包括開關控制器、功率 FET、電感器和所有支持組件。工作輸入電壓范圍為 4.5V 至 15V

說明

Typical Application Circuit for LTM4630EV 1.2V and 1V Output DC/DC Regulator. The LTM4630 is a dual 18A output switching mode step-down DC/DC regulator. Included in the package are the switching controllers, power FETs, inductors and all supporting components. Operating from an input voltage range of 4.5V to 15V

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 15 V
Output Voltage

1|1.2 V
Output Current

18 A
Topology

Buck

相關文檔

6343560

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTM4630EV#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 2-OUT 0.6V to 1.8V 18A/18A 144-Pin LGA Tray	點擊下載
