用于汽車應用的 LTC3643IUDD 12V 備份系統的典型應用電路

使用 Analog Devices 的 LTC3643IUDD 的參考設計

設計簡介

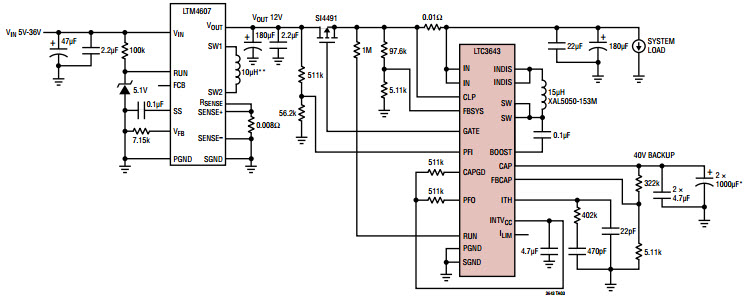

用于汽車應用的 LTC3643IUDD 12V 備份系統的典型應用電路。 LTC3643 是一款雙向同步升壓充電器和降壓轉換器，可通過 3V 至 17V 的輸入電源有效地將電容器陣列充電至高達 40V

說明

Typical Application Circuit for LTC3643IUDD 12V Backup System for Automotive Applications. The LTC3643 is a bidirectional synchronous step-up charger and step-Down-Converter which efficiently charges capacitor array up to 40V from an input supply between 3V to 17V

主要特色

Conversion Type

DC to DC
Input Voltage

5 to 36 V
Output Voltage

40 V
Output Current

2 A
Topology

Buck Boost
