AFS2016-EVAL，基于 AFS20 系列 SAW 濾波器的評估板

使用 Abracon 的 AFS20 的參考設計

設計簡介

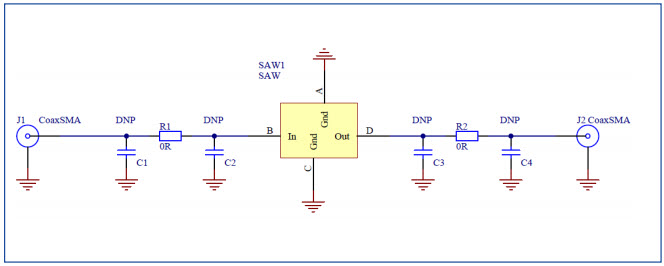

AFS2016-EVAL評估板旨在提供一種評估AFS20系列SAW帶通濾波器性能的方法。該板在濾波器的輸入和輸出端口上均設計有匹配元件。默認情況下，AFS20系列SAW帶通濾波器設計為50歐姆的匹配阻抗，因此該評估板可即插即用。只需將AFS20系列濾波器焊接在提供的焊盤上，并使用SMA至BNC或SMA至N型連接器將輸入和輸出端口連接到網絡分析儀即可。

說明

AFS2016-EVAL, Evaluation Board is designed to provide a means to assess the performance of AFS20 series of SAW Band Pass Filter. The board is designed with a provision for matching components on both input and output ports of the filter. By default, the AFS20 series of SAW Band Pass Filters are designed into a matched impedance of 50 Ohm, so this evaluation board can be used as received. Simply solder down the AFS20 series of filter on the provided land pattern, and connect the Input and Output ports, using SMA to BNC or SMA to N-Type connectors to a Network Analyzer

主要特色

Filter Type

Bandpass

解決方案框圖

相關文檔

2afs20-eval

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AFS20A02-1575.42-T3	SAW Filters	SAW Filter 1575.42MHz 1.6dB 50Ohm SMD 4 Pin SMT T/R	點擊下載
AFS20A20-1227.60-T3	SAW Filters	SAW Filter 1227.6MHz 3dB 50Ohm SMD 4 Pin SMT T/R	點擊下載
AFS20A26-915.00-T3	SAW Filters	SAW Filter 915MHz 3dB 50Ohm SMD 4 Pin SMT T/R	點擊下載
AFS20A42-1575.42-T3	SAW Filters	SAW Filter 1575.42MHz 1.6dB 50Ohm SMD 4 Pin SMT T/R	點擊下載
AFS20A05-1672.50-T3	SAW Filters	SAW Filter 1672.5MHz 2.2dB 50Ohm SMD 4 Pin SMT T/R	點擊下載
