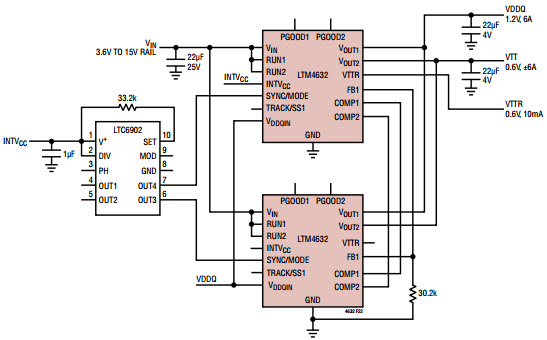

LTM4632IY 2 模塊并聯、3.6V 至 15V 輸入、1.2V/6A VDDQ、0.6V/±6A VTT 和 10mA VTTR 設計的典型應用電路

使用 Analog Devices 的 LTM4632IY 的參考設計

設計簡介

LTM4632IY 2 模塊并聯、3.6V 至 15V 輸入、1.2V/6A VDDQ、0.6V/±6A VTT 和 10mA VTTR 設計的典型應用電路。 LTM4632 是一款超薄三路輸出降壓模塊穩壓器，可為 DDR-QDR4 SRAM 提供完整的電源解決方案。 LTM4632 采用 3.6V 至 15V 輸入電壓工作，支持兩個 ±3A 輸出軌（均具有灌電流和拉電流能力），用于 VDDQ 和 VTT，以及一個 10mA 低噪聲基準 VTTR 輸出

說明

Typical Application Circuit for LTM4632IY 2-Module in Parallel, 3.6V to 15V Input, 1.2V/6A VDDQ, 0.6V/±6A VTT and 10mA VTTR Design. The LTM4632 is an ultrathin triple output step-down Module regulator to provide complete power solution for DDR-QDR4 SRAM. Operating from a 3.6V to 15V input voltage, the LTM4632 supports two ±3A output rails, both sink and source capable, for VDDQ and VTT, plus a 10mA low noise reference VTTR output

主要特色

Conversion Type

DC to DC
Input Voltage

3.6 to 15 V
Output Voltage

0.6|0.6|1.2 V
Output Current

0.01@0.6V|6@0.6V|6@1.2V A
Topology

Buck

相關文檔

4632fc

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTM4632IY#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 3-OUT 0.6V to 2.5V 3A/3A 25-Pin BGA Tray	點擊下載
LTM4632IY	DC to DC Converter and Switching Regulator Module	Module DC-DC 3-OUT 0.6V to 2.5V 3A/3A 25-Pin BGA Tray	點擊下載
