LTC699 的典型應用 - 微處理器監控電路

使用 Analog Devices 的 LTC699 的參考設計

設計簡介

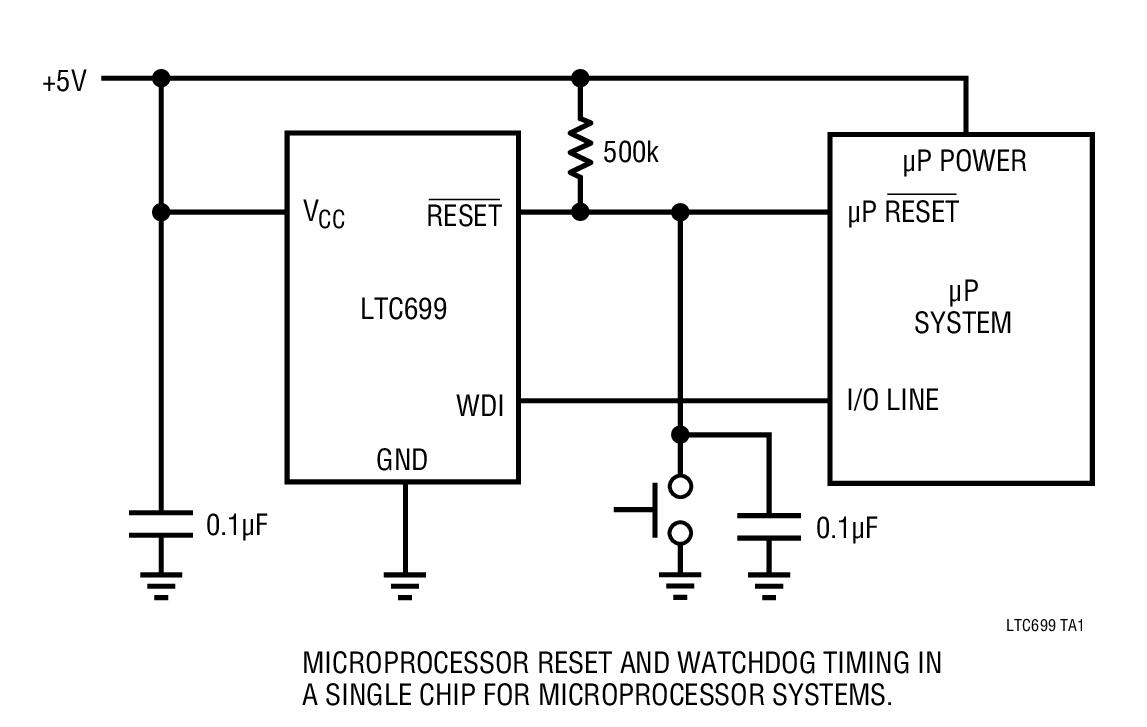

LTC699 的典型應用為基于微處理器的系統提供電源監控。這些功能包括微處理器復位和看門狗定時。精確的內部參考電壓和比較器電路監控電源線。當發生超出容差的情況時，RESET 輸出被迫為低電平有效。此外，即使 VCC 低至 1V，RESET 輸出也能保證保持邏輯低電平

說明

Typical Application for the LTC699 provides power supply monitoring for microprocessor-based systems. The features include microprocessor reset and watchdog timing. Precise internal voltage reference and comparator circuit monitor the power supply line. When an out-of-tolerance condition occurs, the RESET output is forced to active low. In addition, the RESET output is guaranteed to remain logic low even with VCC as low as 1V

參考設計下載

S8 CAD/Foot Print

相關文檔

lt0699

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC699CS8	Supervisory Circuits	Processor Supervisor 4.65V 1 Active Low/Open Drain Automotive 8-Pin SOIC N	點擊下載
LTC699IS8#TRPBF	Supervisory Circuits	Processor Supervisor 4.65V 1 Active Low/Open Drain Automotive 8-Pin SOIC N T/R	點擊下載
LTC699CS8#TRPBF	Supervisory Circuits	Processor Supervisor 4.65V 1 Active Low/Open Drain Automotive 8-Pin SOIC N T/R	點擊下載
LTC699IS8#PBF	Supervisory Circuits	Processor Supervisor 4.65V 1 Active Low/Open Drain Automotive 8-Pin SOIC N Tube	點擊下載
LTC699CS8#PBF	Supervisory Circuits	Processor Supervisor 4.65V 1 Active Low/Open Drain Automotive 8-Pin SOIC N Tube	點擊下載
LTC699IN8#PBF	Supervisory Circuits	Processor Supervisor 4.65V 1 Active Low/Open Drain Automotive 8-Pin PDIP N Tube	點擊下載
LTC699CN8#PBF	Supervisory Circuits	Processor Supervisor 4.65V 1 Active Low/Open Drain Automotive 8-Pin PDIP N Tube	點擊下載
LTC699IS8#TR	Supervisory Circuits	Processor Supervisor 4.65V 1 Active Low/Open Drain Automotive 8-Pin SOIC N T/R	點擊下載
LTC699CS8#TR	Supervisory Circuits	Processor Supervisor 4.65V 1 Active Low/Open Drain Automotive 8-Pin SOIC N T/R	點擊下載
