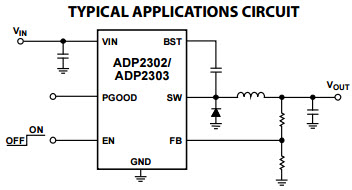

ADP2302 2A/3A、20V、700 kHz、降壓穩壓器的典型應用

使用 Analog Devices 的 ADP2302ARDZ 的參考設計

設計簡介

ADP2302 2A/3A、20V、700 kHz、非同步降壓穩壓器的典型應用。 ADP2302/ADP2303是固定頻率、電流模式控制、降壓、DC-DC穩壓器，帶有集成功率 MOSFET。 ADP2302/ADP2303可以在3至20 V的輸入電壓下運行，這使得它們適合廣泛的應用

說明

Typical Application for ADP2302 2A/3A, 20V, 700 kHz, Non-Synchronous Step-Down Regulator. The ADP2302/ADP2303 are fixed frequency, current-mode control, step-down, dc-to-dc regulators with an integrated power MOSFET. The ADP2302/ADP2303 can run from an input voltage of 3 to 20 V, which makes them suitable for a wide range of applications

主要特色

Conversion Type

DC to DC
Input Voltage

3 to 20 V
Output Voltage

0.8 V
Output Current

2 A
Topology

Buck- Non Sync

相關文檔

adp2302_2303

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP2302ARDZ-3.3-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 20V Step Down Single-Out 3.3V 2A 8-Pin SOIC N EP T/R	點擊下載
ADP2302ARDZ-2.5-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 20V Step Down Single-Out 2.5V 2A 8-Pin SOIC N EP T/R	點擊下載
ADP2302ARDZ-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 20V Step Down Single-Out 0.8V 2A 8-Pin SOIC N EP T/R	點擊下載
ADP2302ARDZ-5.0-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 20V Step Down Single-Out 5V 2A 8-Pin SOIC N EP T/R	點擊下載
ADP2302ARDZ	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 20V Step Down Single-Out 0.8V 2A 8-Pin SOIC N EP Tube	點擊下載
