EVAL-ADG792GEBZ，用于高清電視的 ADG792 三路 4:1 模擬多路復用器的評估板

使用 Analog Devices 的 ADG792 的參考設計

設計簡介

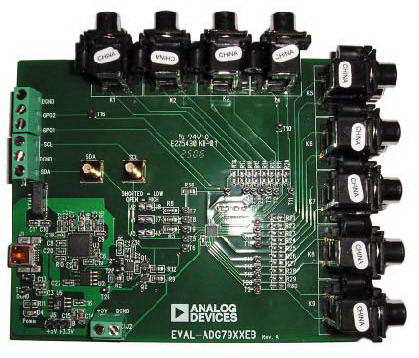

EVAL-ADG792GEBZ，用于高清電視的 ADG792 三路 4:1 模擬多路復用器的評估板。評估板旨在容納 ADG79XX 系列的所有器件，并允許用戶評估其性能

說明

EVAL-ADG792GEBZ, Evaluation Board for the ADG792 Triple 4:1 Analog Multiplexer for High-Definition TV. The evaluation boards are designed to accommodate all devices from the ADG79XX family and allow the user to evaluate their performance

主要特色

Multiplexer Type

Triple 4:1

參考設計下載

相關文檔

125110451eval_adg79xx_eb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
24LC64-I/SN	EEPROM	EEPROM Serial-2Wire 64K-bit 8K x 8 3.3V/5V 8-Pin SOIC N Tube	點擊下載
24LC64-I/SNG	EEPROM	EEPROM Serial-2Wire 64K-bit 8K x 8 3.3V/5V 8-Pin SOIC N Tube	點擊下載
ADG821BRMZ	Analog Switch Multiplexers	Analog Switch Dual SPST Automotive 8-Pin MSOP Tube	點擊下載
ADG821BRMZ-REEL7	Analog Switch Multiplexers	Analog Switch Dual SPST Automotive 8-Pin MSOP T/R	點擊下載
