DC2023A，使用 LTM2987CY 16 電源管理器的演示板

使用 Analog Devices 的 LTM2987CY#PBF 的參考設計

設計簡介

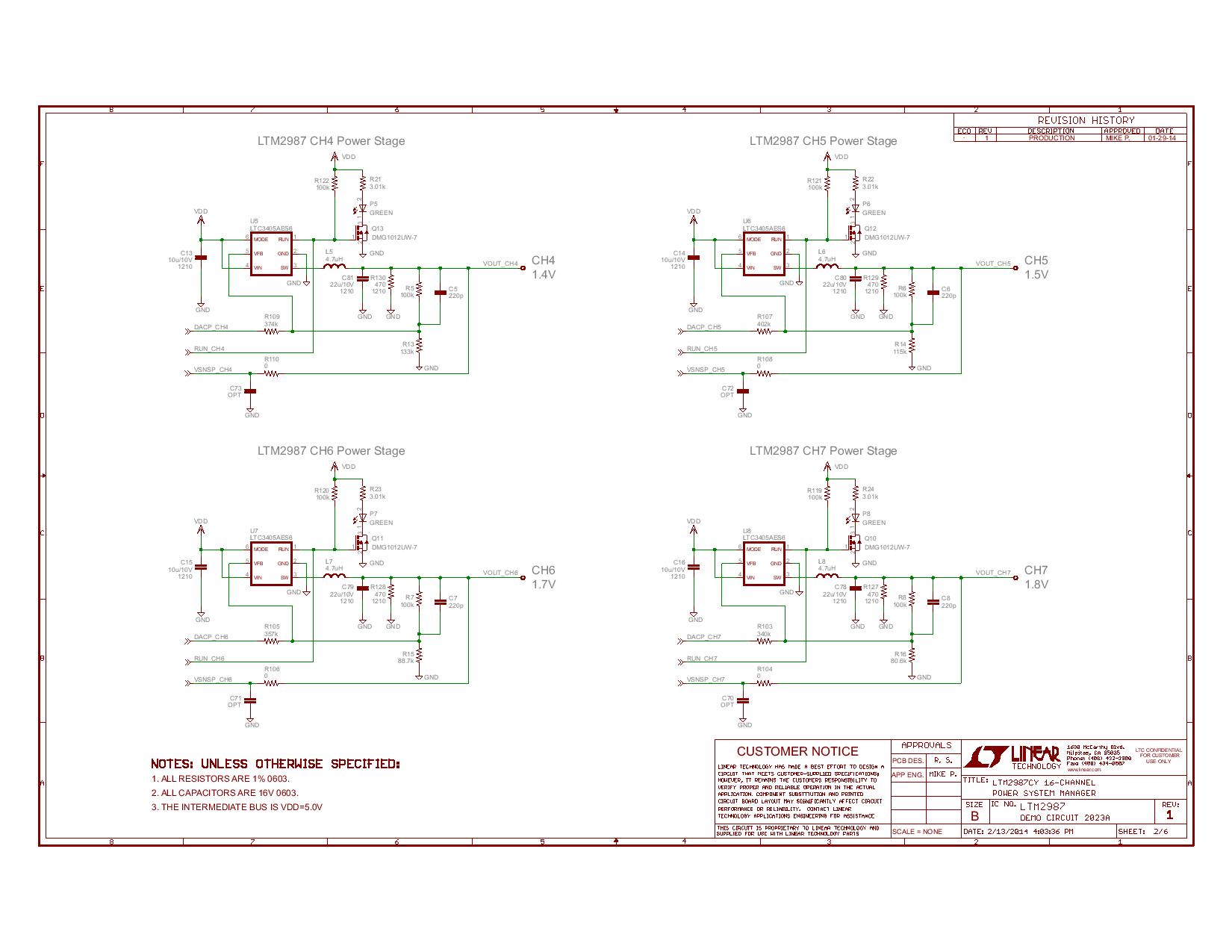

DC2023A，用于具有 EEPROM 的 LTM2987 16 通道 I2C/SMBus/PMBus 電源系統管理器的演示系統。 LTM2987 監視和控制 16 個電源軌。 DC2023A 展示了 LTM2987 對 16 個電源軌進行排序、調整、裕量、監督、監控和記錄故障的能力。每個電源通道的輸出電壓均受到監控，并且 LTM2987 監控其自身的內部芯片溫度

說明

DC2023A, Demonstration System for the LTM2987 16-channel I2C/SMBus/PMBus power system manager with EEPROM. The LTM2987 monitors and controls 16 power supply rails. The DC2023A demonstrates the ability of the LTM2987 to sequence, trim, margin, supervise, monitor and log faults for 16 power supply rails. Each power supply channel's output voltage is monitored and the LTM2987 monitors its own internal die temperature

主要特色

Conversion Type

DC to DC
Input Voltage

6 to 14 V
Output Voltage

1|1.1|1.2|1.3|1.4|1.5|1.7|1.8|2|2.2|2.5|2.7|3|3.1|3.2|3.3 V
Output Current

0.3 A

相關文檔

37dc2023af

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3604IUD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.6V to 15V Synchronous Step Down Single-Out 0.6V to 14.55V 2.5A 16-Pin QFN EP Tube	點擊下載
SN74LVC2G34DCKRE4	Buffers and Line Drivers	Buffer 2-CH Non-Inverting Push-Pull CMOS 6-Pin SC-70 T/R	點擊下載
SN74LVC2G34DCKRG4	Buffers and Line Drivers	Buffer 2-CH Non-Inverting Push-Pull CMOS 6-Pin SC-70 T/R	點擊下載
LT6654BMPS6-1.25#TRMPBF	Voltage References	V-Ref Precision 1.25V 10mA Automotive 6-Pin TSOT-23 T/R	點擊下載
24AA02T-I/OT	EEPROM	EEPROM Serial-I2C 2K-bit 256 x 8 1.8V/2.5V/3.3V/5V 5-Pin SOT-23 T/R	點擊下載
SN74LVC2G34DCKR	Buffers and Line Drivers	Buffer 2-CH Non-Inverting Push-Pull CMOS 6-Pin SC-70 T/R	點擊下載
LTC3405AES6#TRMPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Single-Out 0.8V to 6V 0.3A 6-Pin TSOT-23 T/R	點擊下載
LTC4415IMSE#PBF	OR Controllers	OR Controller Single 0.07Ohm Automotive 16-Pin MSOP EP Tube	點擊下載
JS202011CQN	Switch Slide	Switch Slide ON ON DPDT Top Slide 0.3A 6VDC PC Pins Thru-Hole Bulk	點擊下載
MCP23008-E/ML	GPIO Expanders	I2C Interface 1700kHz 5.5V 20-Pin QFN EP Tube	點擊下載
24AA02T-I/OT16KVAO	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 1.8V/2.5V/3.3V/5V Automotive 5-Pin SOT-23 T/R	點擊下載
LTC3405AES6#TRMPBF (CUT REEL)	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Single-Out 0.8V to 6V 0.3A 6-Pin TSOT-23 T/R	點擊下載
