LTC3419EDD 演示板、2.25MHZ 雙路輸出、600mA、單片式降壓型 DC/DC 穩壓器

使用 Analog Devices 的 LTC3419EDD 的參考設計

設計簡介

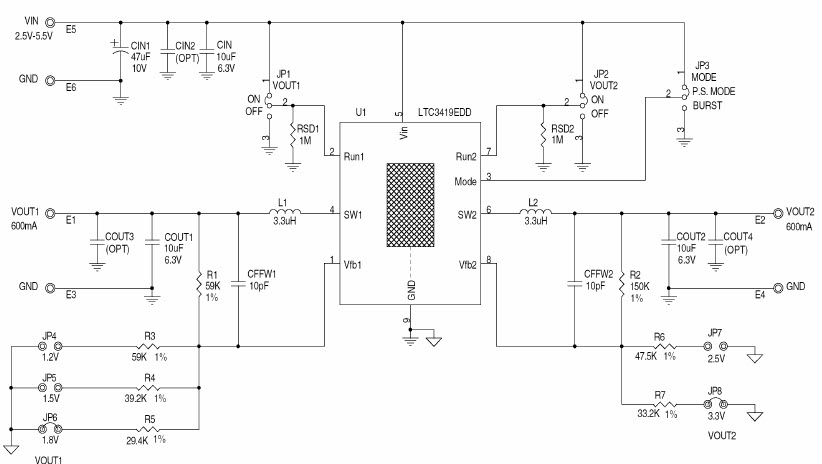

演示電路 1128A 是一款采用 LTC3419 的雙通道同步 2.25MHz 降壓 DC/DC 穩壓器。 DC1128A 的輸入電壓范圍為 2.5V 至 5.5V。跳線可選 3.3V/2.5V 和 1.2V/1.5V/1.8V 輸出均能夠提供高達 600mA 的輸出電流

Demonstration circuit 1128A is a Dual channel Synchronous, 2.25MHz Step-Down DC/DC Regulator featuring the LTC3419. The DC1128A has an input voltage range of 2.5V to 5.5V. Both jumper selectable 3.3V/2.5V and 1.2V/1.5V/1.8V output are capable of delivering up to 600mA of output current

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3419EDD#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Dual-Out 0.6V to 5.5V 0.6A/0.6A Automotive 8-Pin DFN EP Tube	點擊下載
LTC3419EDD#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Dual-Out 0.6V to 5.5V 0.6A/0.6A Automotive 8-Pin DFN EP T/R	點擊下載
LTC3419EDD-1#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Dual-Out 1.575V/1.8V 0.6A/0.6A Automotive 8-Pin DFN EP T/R	點擊下載
LTC3419EDD-1#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Dual-Out 1.575V/1.8V 0.6A/0.6A Automotive 8-Pin DFN EP Tube	點擊下載
