EVAL-AD7293SDZ，用于評估帶有 ADC、DAC、溫度和電流傳感器的 AD7293 12 位功率放大器電流控制器的評估板

使用 Analog Devices 的 AD7293BCPZ 的參考設計

設計簡介

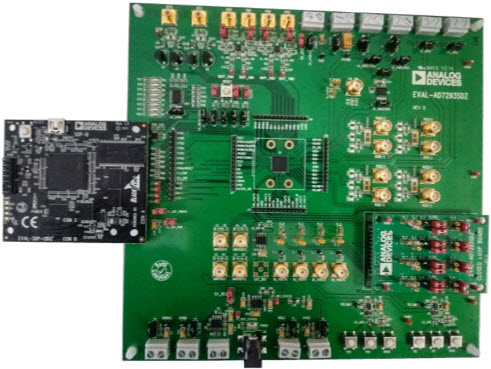

EVAL-AD7293SDZ，用于評估 AD7293 的評估板，是一款具有多通道 ADC、DAC、電流傳感器和溫度傳感器的 12 位監控器件。評估板硬件部分解釋了各種鏈接選項的配置。 EVAL-AD7293SDZ 需要 EVAL-SDP-CB1Z 板。 EVAL-AD7293SDZ 通過 EVAL-SDP-CB1Z 連接到 PC 的 USB 端口。 EVAL-AD7293SDZ 提供了允許用戶輕松對 AD7293 進行編程的軟件

說明

EVAL-AD7293SDZ, Evaluation Board for Evaluating the AD7293 is a 12-bit monitoring device with multi-channel ADC, DACs, current sensors and temperature sensors. The configuration of the various link options is explained in the Evaluation Board Hardware section. The EVAL-AD7293SDZ requires the EVAL-SDP-CB1Z board. The EVAL-AD7293SDZ interfaces to the USB port of the PC via the EVAL-SDP-CB1Z. Software that allows the user to easily program the AD7293 is available with the EVAL-AD7293SDZ

相關文檔

eval-ad7293sdz-ug-817

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP3605ARZ-R7	Charge Pump	Charge Pump INV -3V to -6V 120mA 8-Pin SOIC N T/R	點擊下載
ADR431BRZ	Voltage References	V-Ref Precision 2.5V 30mA 8-Pin SOIC N Tube	點擊下載
AD5116BCPZ80-500R7	Digital Potentiometers	Digital Potentiometer 80kOhm 64POS Non-Volatile 8-Pin LFCSP EP T/R	點擊下載
ADA4860-1YRJZ-RL7	Op Amps	Op Amp Single High Speed Amplifier ±5V/12V 6-Pin SOT-23 T/R	點擊下載
ADP7104ARDZ-5.0-R7	Linear Regulators	LDO Regulator Pos 5V 0.5A 8-Pin SOIC N EP T/R	點擊下載
AD8022ARMZ	Op Amps	Op Amp Dual Low Noise Amplifier ±6.5V/13V 8-Pin MSOP Tube	點擊下載
AD7293BCPZ	Data Conversion Misc	Power Amplifier Current Controller 12bit 56-Pin LFCSP EP Tray	點擊下載
AD7293BCPZ-RL	Data Conversion Misc	Power Amplifier Current Controller 12bit 56-Pin LFCSP EP T/R	點擊下載
