DC328A，使用 LTC1872ES6、5V、1A 恒頻電流模式升壓 DC/DC 控制器的演示板

使用 Analog Devices 的 LTC1872ES6 的參考設計

設計簡介

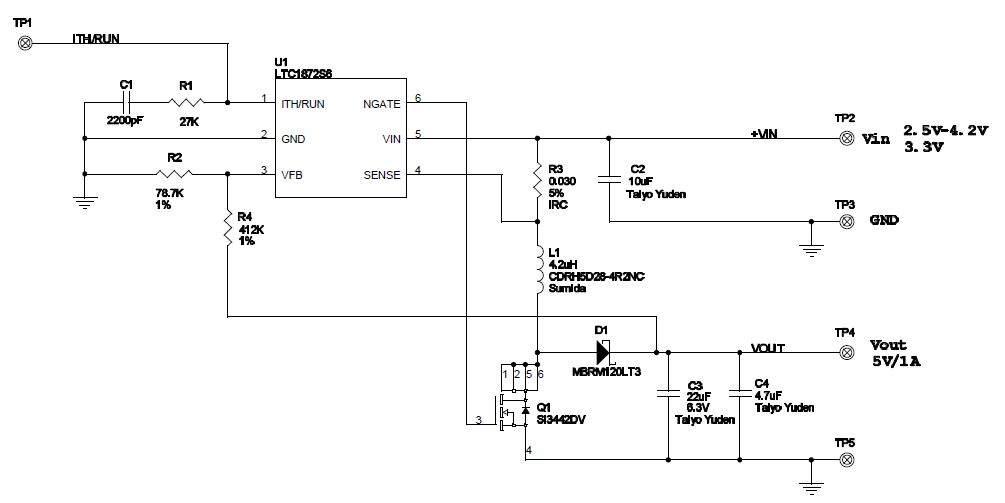

DC328A，使用 LTC1872ES6 恒定頻率電流模式升壓 DC/DC 控制器的演示板。 DC328A 能夠通過單個鋰離子電池以 5V 的輸出電壓提供 1A 的電流。它之所以能夠做到這一點，是因?yàn)?LTC1872 的功能，LTC1872 是一款采用 SOT-23 封裝的恒定頻率升壓 DC/DC 控制器。 LTC1872 采用電流模式 PWM 架構來驅動升壓穩壓器應用中的外部 N 溝道功率 MOSFET

說明

DC328A, Demonstration Board using LTC1872ES6 constant frequency current mode step-up DC/DC controller. The DC328A is capable of providing 1A at an output voltage of 5V from a single Li-Ion cell. It is able to do this because of the capabilities of the LTC1872, a constant frequency step-up DC/DC controller that comes in a SOT-23 package. The LTC1872 uses a current mode PWM architecture to drive an external N-channel power MOSFET in boost regulator applications

主要特色

Conversion Type

DC to DC
Input Voltage

2.5 to 4.2 V
Output Voltage

5 V
Output Current

1 A
Topology

Boost

參考設計下載

相關文檔

dc328a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1872ES6#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 560kHz 6-Pin TSOT-23 T/R	點擊下載
LTC1872ES6#TRMPBF (CUT REEL)	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 560kHz 6-Pin TSOT-23 T/R	點擊下載
LTC1872ES6#TR	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 560kHz 6-Pin TSOT-23 T/R	點擊下載
LTC1872ES6	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 560kHz 6-Pin TSOT-23	點擊下載
LTC1872ES6#TRMPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 560kHz 6-Pin TSOT-23 T/R	點擊下載
LTC1872ES6#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 560kHz 6-Pin TSOT-23 T/R	點擊下載
LTC1872ES6#TRM	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Up 560kHz 6-Pin TSOT-23 T/R	點擊下載
