LT1617，鋰離子至 15V 反相轉換器

使用 Analog Devices 的 LT1615 的參考設計

設計簡介

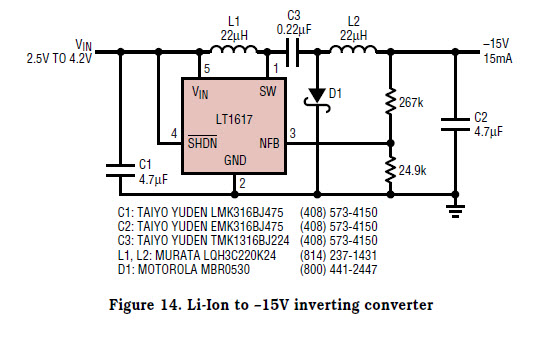

電路顯示LT1617正負轉換器可以方便地進行轉換。能夠提供 15mA 負載電流的鋰離子至 15V 逆變轉換器

說明

Circuit shows LT1617 positive-to-negative converter can be easily convert. A Li-Ion to 15V inverting converter capable of providing 15mA of load current

主要特色

Conversion Type

DC to DC
Input Voltage

2.5 to 4.2 V
Output Voltage

-15 V
Output Current

0.015 A
Efficiency

76 %
Topology

Inverting
