DC1317A-H，使用 LT1952-1 有源復位、隔離式 9-36V 輸入至 48V at 1.5A DC/DC 電源轉換器的演示板

使用 Analog Devices 的 LT1952EGN-1#PBF 的參考設計

設計簡介

DC1317A-H，使用 LT1952-1 有源復位、隔離式 9-36V 輸入至 48V、1.5A DC/DC 電源轉換器的演示板。演示電路 1317A-H 是隔離輸入至高電流輸出 1/8 磚形占板面積轉換器，采用帶主動復位電路的 LT1952 開關控制器。有源復位電路可以提高寬輸入電壓應用中的效率。此外，主動復位允許在某些應用中實現自驅動同步次級整流器。 DC1317A-H 將隔離式 9V 至 36V 輸入轉換為 48V 輸出，并提供 1.5A 輸出電流

說明

DC1317A-H, Demo Board using the LT1952-1 Active Reset, Isolated 9-36V Input to 48V at 1.5A DC/DC Power Converter. Demonstration circuit 1317A-H is isolated input to high current output 1/8th Brick footprint converter featuring the LT1952 switching controller with Active Reset circuit. The Active Reset circuit can improve the efficiency in wide input voltage applications. Also, the Active Reset allows the implementation of self-driven synchronous secondary rectifiers in some applications. The DC1317A-H converts isolated 9V to 36V input to 48V output and provides 1.5A of output current

主要特色

Conversion Type

DC to DC
Input Voltage

9 to 36 V
Output Voltage

48 V
Output Current

1.5 A
Output Power

500 W
Efficiency

90 %
Topology

Forward

參考設計下載

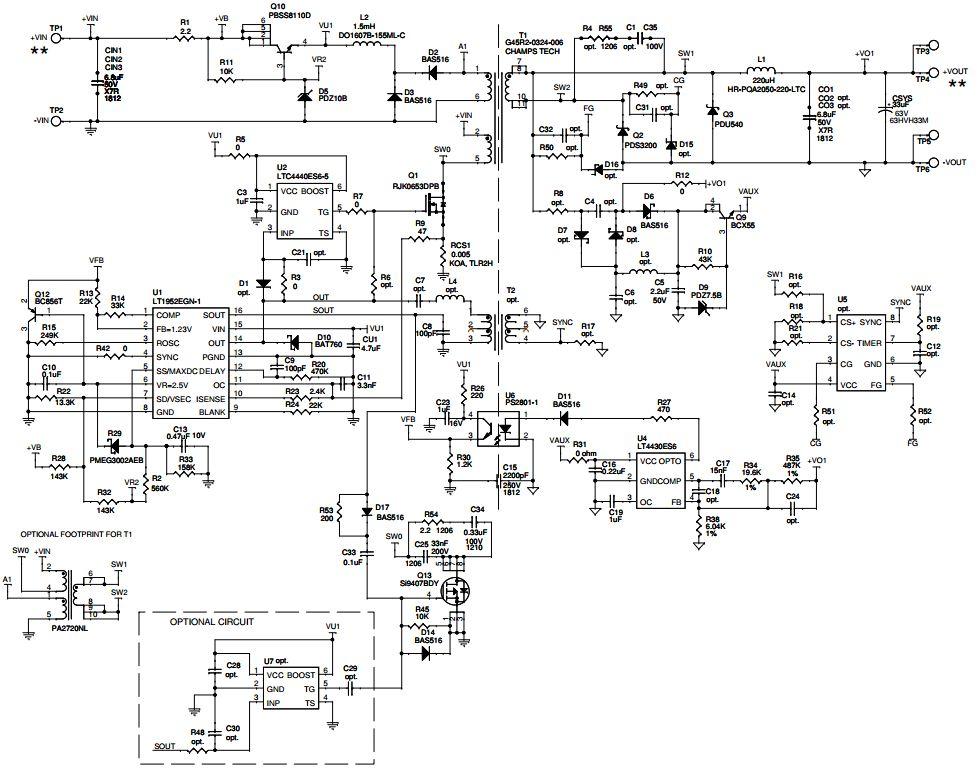

DC1317A-H - Schematic

相關文檔

dc1317a-h

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4440ES6-5#PBF	Gate and Power Drivers	Driver 1.1A 1-OUT High Side Full Brdg/Half Brdg Non-Inv 6-Pin TSOT-23	點擊下載
LT4430ES6#PBF	Specialized Power ICs and Modules	Secondary Side Optocoupler Driver Automotive 6-Pin TSOT-23 T/R	點擊下載
LT1952EGN-1#PBF	PWM and Resonant Controllers	Current Mode PWM Controller 80kHz to 560kHz 16-Pin SSOP N Tube	點擊下載
