DC1975A-A，使用 LTC2270、16 位、20 Msps 雙通道 ADC 的演示板

使用 Analog Devices 的 LTC2270CUP 的參考設計

設計簡介

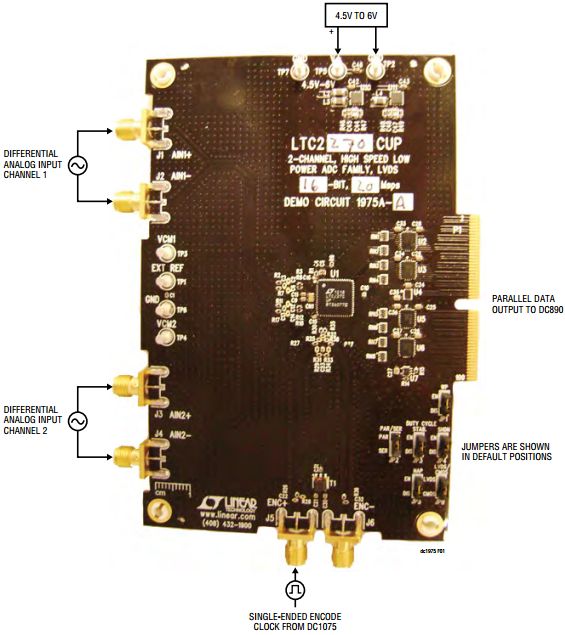

DC1975A-A，演示電路 1975A 支持 LTC2270 高速、高動態范圍 ADC。它專為需要差分直流輸入的應用而設計。 DC1975 支持 LTC2270 的 CMOS 輸出模式。模擬輸入電路針對 DC 至 70MHz 的模擬輸入頻率進行了優化。請參閱數據表，了解不同輸入頻率的正確輸入網絡

說明

DC1975A-A, Demonstration circuit 1975A supports the LTC2270 high speed, high dynamic range ADC. It was specially designed for applications that require differential DC inputs. DC1975 supports the LTC2270 in CMOS output mode. The circuitry on the analog inputs is optimized for analog input frequencies from DC to 70MHz. Refer to the data sheet for proper input networks for different input frequencies

主要特色

ADC Resolution

16 Bit
ADC Sampling Rate

20M SPS
Number of Channels

2CH

參考設計下載

相關文檔

20dc1975afa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NC7SP14P5X	Inverters and Schmitt Triggers	Inverter Schmitt Trigger 1-Element CMOS 5-Pin SC-70 T/R	點擊下載
24LC025-I/ST	EEPROM	EEPROM Serial-2Wire 2K-bit 256 x 8 3.3V/5V 8-Pin TSSOP Tube	點擊下載
FXL2T245L10X	Level Translators	Voltage Level Translator 2-CH Bidirectional 10-Pin UQFN EP T/R	點擊下載
FXLH42245MPX	Level Translators	Voltage Level Translator 8-CH Bidirectional 24-Pin MLP EP T/R	點擊下載
LTC2270CUP#PBF	Analog to Digital Converters - ADCs	2-Channel Dual ADC Pipelined 20Msps 16-bit Parallel 64-Pin QFN EP Tube	點擊下載
LTC2270CUP#TRPBF	Analog to Digital Converters - ADCs	2-Channel Dual ADC Pipelined 20Msps 16-bit Parallel 64-Pin QFN EP T/R	點擊下載
