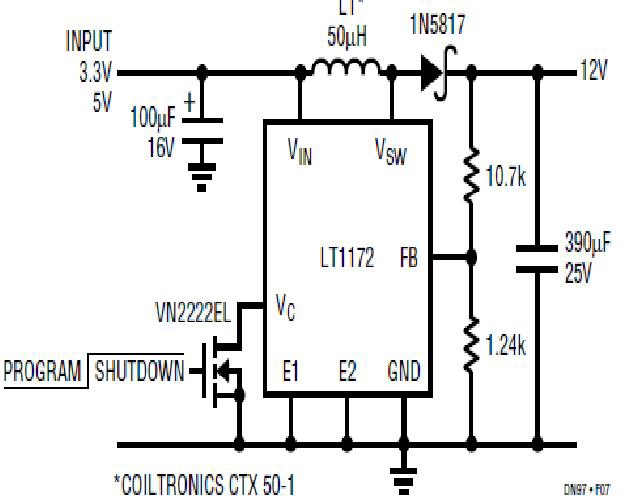

LT1172，閃存 VPP 發生器參考設計

使用 Analog Devices 的 LT1172 的參考設計

設計簡介

高輸出電流轉換器八存儲器編程器

說明

High Output Current Converter Eight Memory Programmer

主要特色

Conversion Type

DC to DC
Input Voltage

3.3|5 V
Output Voltage

12 V
Output Current

0.12|0.24 A

相關文檔

dn97

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1172HVCT	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 60V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 5-Pin(5+Tab) TO-220	點擊下載
LT1172HVIQ#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 60V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 6-Pin(5+Tab) DDPAK Tube	點擊下載
LT1172CT#31PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 40V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 5-Pin(5+Tab) TO-220 Tube	點擊下載
LT1172HVCT#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 60V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 5-Pin(5+Tab) TO-220 Tube	點擊下載
LT1172CS8#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 40V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 8-Pin SOIC N Tube	點擊下載
LT1172CS8#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 40V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 8-Pin SOIC N T/R	點擊下載
LT1172CT#06PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 40V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 5-Pin(5+Tab) TO-220 Tube	點擊下載
LT1172CQ	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 40V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 6-Pin(5+Tab) DDPAK	點擊下載
LT1172IN8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 40V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 8-Pin PDIP N	點擊下載
LT1172CS8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 40V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 8-Pin SOIC N	點擊下載
LT1172HVIQ#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 60V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 6-Pin(5+Tab) DDPAK T/R	點擊下載
LT1172HVCQ#TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 60V Synchronous Step Down/Synchronous Step Up Single-Out 1.244V to 40V 100W 6-Pin(5+Tab) DDPAK T/R	點擊下載
