DC1211A-A，使用 LTC3528EDDB 1A、1MHz 同步升壓轉換器的演示板，在 DFN 自動突發模式下具有輸出斷開連接

使用 Analog Devices 的 LTC3528EDDB 的參考設計

設計簡介

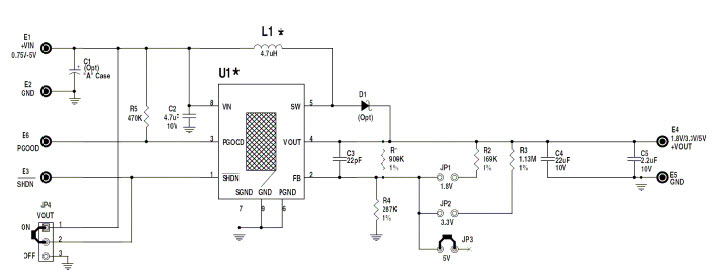

DC1211A-A 演示電路是高效同步升壓轉換器，能夠在 0.7V 至 5.5V 的輸入電壓范圍內工作。具有 1MHz 開關頻率和 1A 內部開關的 3X2 mm DFN 耐熱增強型封裝提供了一個非常小型的整體解決方案。 LTC3528 還具有輸出斷開功能，并且輸入電壓可以大于或小于輸出電壓

說明

DC1211A-A, Demonstration Circuit is high efficiency synchronous boost converters capable of operating with an input voltage range from 0.7V to 5.5V. The 3X2 mm DFN thermally enhanced package with a 1MHz switching frequency and the 1A internal switches provide a very tiny overall solution. The LTC3528 also features output disconnect and the input voltage can be greater or less than the output voltage

主要特色

Conversion Type

DC to DC
Input Voltage

1 to 5 V
Output Voltage

1.8|3.3|5 V
Output Current

0.1@1.8V|0.2@3.3V|0.2@5V A
Efficiency

90 %
Topology

Boost

相關文檔

dc1211a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3528EDDB-2#TRMPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 1.6V to 5.25V 1A Automotive 8-Pin DFN EP T/R	點擊下載
LTC3528EDDB#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 1.6V to 5.25V 1A Automotive 8-Pin DFN EP T/R	點擊下載
LTC3528EDDB-2#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 1.6V to 5.25V 1A Automotive 8-Pin DFN EP T/R	點擊下載
LTC3528EDDB#TRMPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 1.6V to 5.25V 1A Automotive 8-Pin DFN EP T/R	點擊下載
LTC3528EDDB-2#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 1.6V to 5.25V 1A Automotive 8-Pin DFN EP T/R	點擊下載
LTC3528EDDB#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 0.5V to 5.5V Synchronous Step Up Single-Out 1.6V to 5.25V 1A Automotive 8-Pin DFN EP T/R	點擊下載
