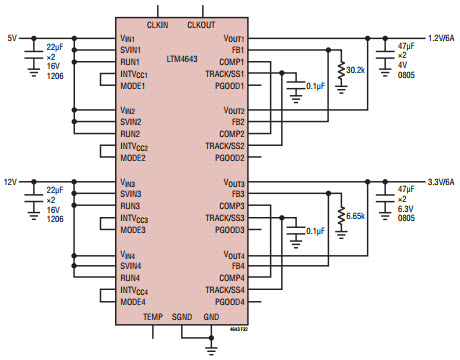

LTM4643EY 12V 和 5V 兩個獨立輸入軌的典型應用，6A 時為 1.2V，6A 時為 3.3V 輸出降壓穩壓器

使用 Analog Devices 的 LTM4643EY 的參考設計

設計簡介

LTM4643EY 12V 和 5V 兩個獨立輸入軌、6A 時 1.2V 和 6A 時 3.3V 輸出降壓穩壓器的典型應用。 LTM4643 是一款四路 DC/DC 降壓穩壓器，每個輸出電流為 3A。輸出可以并聯在一個陣列中，以獲得高達 12A 的容量。封裝中包含開關控制器、功率 FET、電感器和支持組件

說明

Typical Application for LTM4643EY 12V and 5V Two Separate Input Rails, 1.2V at 6A and 3.3V at 6A Output Step-Down Regulator. The LTM4643 is a quad DC/DC step-down regulator with 3A per output. Outputs can be paralleled in an array for up to 12A capability. Included in the package are the switching controllers, power FETs, inductors and support components

主要特色

Conversion Type

DC to DC
Input Voltage

5|12 V
Output Voltage

1.2|3.3 V
Output Current

6 A
Topology

Buck

相關文檔

ltm4643

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTM4643EY#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 4-OUT 0.6V to 3.3V 3A/3A/3A/3A 77-Pin BGA Tray	點擊下載
