ADP7118UJ-EVALZ、LFCSP 評估板，用于評估 ADP7118 20V、200mA 低噪聲、CMOS LDO

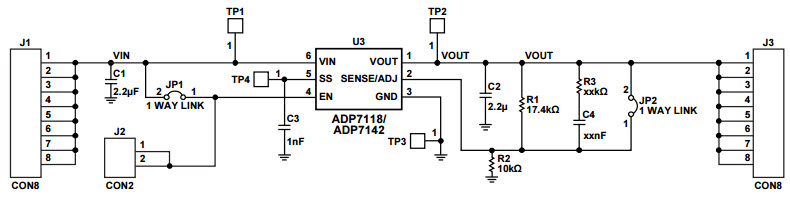

使用 Analog Devices 的 ADP7118ACPZ 的參考設計

設計簡介

ADP7118UJ-EVALZ，用于評估 ADP7118 20V、200mA 低噪聲 CMOS LDO 的評估板。 ADP7118評估板用于演示ADP7118系列線性穩壓器的功能。只需單個電壓源、電壓表、電流表和負載電阻即可演示簡單的設備測量，例如線路和負載調節、壓差和接地電流

說明

ADP7118UJ-EVALZ, Evaluation Board for Evaluating the ADP7118 20V, 200mA Low Noise, CMOS LDOs. The ADP7118 evaluation board is used to demonstrate the functionality of the ADP7118 series of linear regulators. Simple device measurements such as line and load regulation, dropout and ground current can be demonstrated with just a single voltage source, a voltmeter, an ammeter and load resistors

主要特色

Conversion Type

DC to DC
Input Voltage

2.7 to 20 V
Output Current

0.2 A
Topology

LDO

相關文檔

29adp7118_7142_ug-616

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP7118ARDZ-1.8	Linear Regulators	LDO Regulator Pos 1.8V 0.2A 8-Pin SOIC N EP Tube	點擊下載
ADP7118ARDZ-2.5-R7	Linear Regulators	LDO Regulator Pos 2.5V 0.2A 8-Pin SOIC N EP T/R	點擊下載
ADP7118ARDZ-5.0	Linear Regulators	LDO Regulator Pos 5V 0.2A 8-Pin SOIC N EP Tube	點擊下載
ADP7118ARDZ-3.3-R7	Linear Regulators	LDO Regulator Pos 3.3V 0.2A 8-Pin SOIC N EP T/R	點擊下載
ADP7118ARDZ-R7	Linear Regulators	LDO Regulator Pos 1.2V to 19V 0.2A 8-Pin SOIC N EP T/R	點擊下載
ADP7118ARDZ-5.0-R7	Linear Regulators	LDO Regulator Pos 5V 0.2A 8-Pin SOIC N EP T/R	點擊下載
ADP7118ARDZ-2.5	Linear Regulators	LDO Regulator Pos 2.5V 0.2A 8-Pin SOIC N EP Tube	點擊下載
ADP7118ARDZ-1.8-R7	Linear Regulators	LDO Regulator Pos 1.8V 0.2A 8-Pin SOIC N EP T/R	點擊下載
ADP7118ARDZ	Linear Regulators	LDO Regulator Pos 1.2V to 19V 0.2A 8-Pin SOIC N EP Tube	點擊下載
ADP7118ARDZ-3.3	Linear Regulators	LDO Regulator Pos 3.3V 0.2A 8-Pin SOIC N EP Tube	點擊下載
ADP7118ACPZN3.3-R7	Linear Regulators	LDO Regulator Pos 3.3V 0.2A Medical 6-Pin LFCSP EP T/R	點擊下載
ADP7118ACPZN-R7	Linear Regulators	LDO Regulator Pos 1.2V to 19V 0.2A 6-Pin LFCSP EP T/R	點擊下載
