AD9912A/PCBZ，使用 AD9912A 的評估板，帶 14 位 DAC 的 1 GSPS 直接數字合成器

使用 Analog Devices 的 AD9912 的參考設計

設計簡介

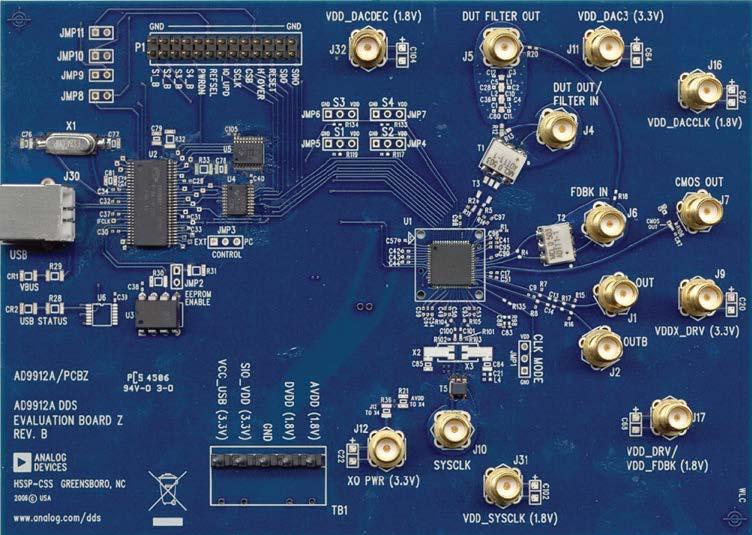

AD9912A/PCBZ，使用AD9912直接數字合成器(DDS)的評估板。它通過 USB 接口輕松連接到主機，并允許通過基于 Windows 的評估軟件和圖形用戶界面輕松訪問 AD9912 的所有功能

AD9912A/PCBZ, Evaluation Board using AD9912 direct digital synthesizer (DDS). It easily connects to a host computer via a USB interface and allows easy access to all AD9912 features via the Windows-based evaluation software and graphical user interface

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SN74LVC541APWT	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP T/R	點擊下載
SN74LVC14APWRG3	Inverters and Schmitt Triggers	Inverter Schmitt Trigger 6-Element CMOS 14-Pin TSSOP T/R	點擊下載
SN74LVC541APWE4	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP Tube	點擊下載
SN74LVC14APWT	Inverters and Schmitt Triggers	Inverter Schmitt Trigger 6-Element CMOS 14-Pin TSSOP T/R	點擊下載
SN74LVC14APWE4	Inverters and Schmitt Triggers	Inverter Schmitt Trigger 6-Element CMOS 14-Pin TSSOP Tube	點擊下載
CY7C68013A-56PVXC	USB Interface ICs	Full Speed/High Speed USB Peripheral Controller USB 2.0 3.3V Tube 56-Pin SSOP	點擊下載
SN74LVC541APWTE4	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP T/R	點擊下載
SN74LVC541APWR	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP T/R	點擊下載
SN74LVC14APWRG4	Inverters and Schmitt Triggers	Inverter Schmitt Trigger 6-Element CMOS 14-Pin TSSOP T/R	點擊下載
CY7C68013A-56PVXCT	USB Interface ICs	Full Speed/High Speed USB Peripheral Controller USB 2.0 3.3V T/R 56-Pin SSOP	點擊下載
SN74LVC541APWRG4	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP T/R	點擊下載
SN74LVC14APWRE4	Inverters and Schmitt Triggers	Inverter Schmitt Trigger 6-Element CMOS 14-Pin TSSOP T/R	點擊下載
