DC1541A-B，用于具有雙 LDO 的 LT3694、36V、2.6A 單片式降壓穩壓器的演示板

使用 Analog Devices 的 LT3694EFE-1#PBF 的參考設計

設計簡介

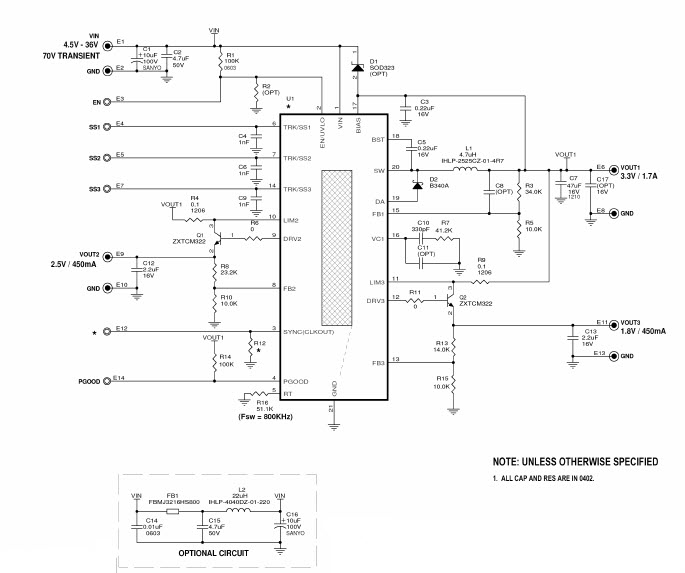

DC1541A-B 演示電路采用 LT3694，這是一款具有雙 LDO 的可調節 2.6A 單片降壓穩壓器。降壓穩壓??器的輸出能夠產生高達 1.7A 的電流，而兩個 LDO 穩壓器各自能夠產生 450mA 的電流

DC1541A-B, Demonstration Circuit featuring the LT3694 is an adjustable 2.6A Monolithic Buck Regulator with Dual LDO. The buck regulator is capable of generating up to 1.7A at its output while the two LDO regulators are capable of 450mA each

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3694EFE-1#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 36V Step Down Single-Out 0.75V to 16V 2.6A Automotive 20-Pin TSSOP EP Tube	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
