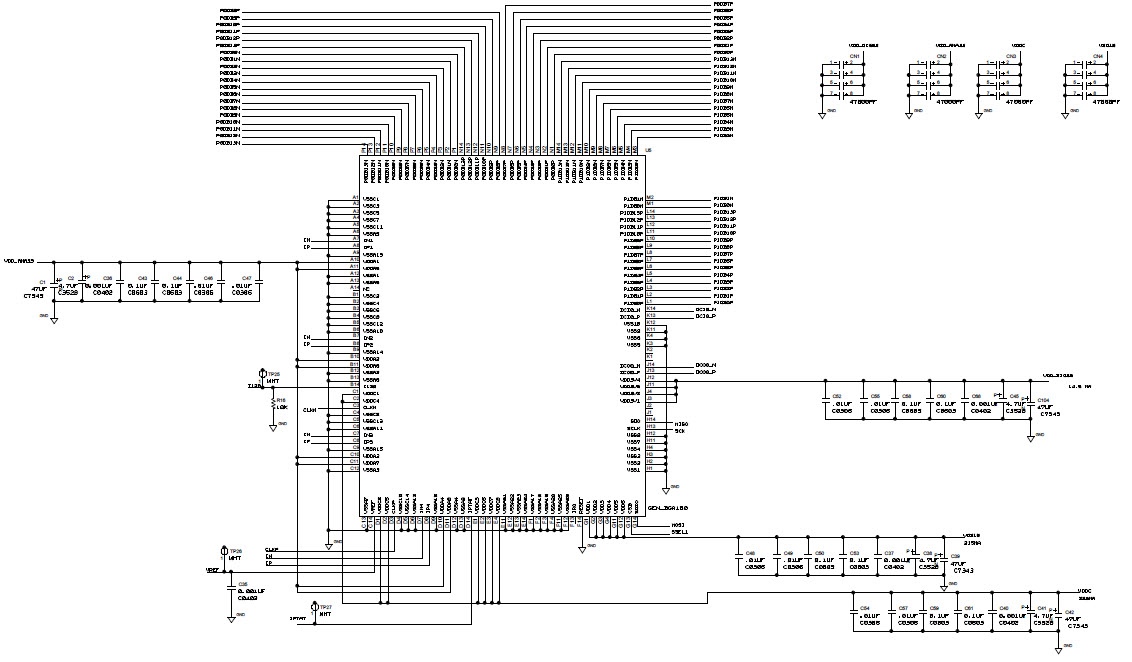

AD9739A-EBZ，使用 AD9739A 單通道、12 位、2.5 GSPS 射頻數模轉換器的評估板

使用 Analog Devices 的 AD9739A 的參考設計

設計簡介

AD9739A-EBZ，使用 AD9739A 單通道、12 位、2.5 GSPS 射頻數模轉換器的評估板，能夠合成直流至高達 3 GHz 的寬帶信號。 AD9739A 的引腳和功能與 AD9739 兼容，但 AD9739A 不支持同步并且指定在 1.6 GSPS 和 2.5 GSPS 之間運行。通過消除同步電路，一些非理想偽像（例如圖像和離散時鐘雜散）在上電周期之間在 AD9739A 上保持靜止，從而允許可能的系統校準

說明

AD9739A-EBZ, Evaluation Board using AD9739A Single-Channel, 12-Bit, 2.5 GSPS RF Digital to Analog Converter capable of synthesizing wideband signals from dc up to 3 GHz. The AD9739A is pin and functionally compatible with the AD9739 with the exception that the AD9739A does not support synchronization and is specified to operate between 1.6 GSPS and 2.5 GSPS. By elimination of the synchronization circuitry, some non-ideal artifacts such as images and discrete clock spurs remain stationary on the AD9739A between power-up cycles, thus allowing for possible system calibration

主要特色

DAC Resolution

14 Bit
DAC Sampling Rate

2.5G SPS
Number of Channels

1CH

相關文檔

4213196172886252ad9737a_9739a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADF4350BCPZ-RL7	Clock Generators and Synthesizers	Clock Generator 10MHz to 250MHz-IN 4400MHz-OUT 32-Pin LFCSP EP T/R	點擊下載
PIC18F24J50-I/ML	Microcontrollers	MCU 8-bit PIC RISC 16KB Flash 2.5V/3.3V Automotive 28-Pin QFN EP Tube	點擊下載
ADF4350BCPZ	Clock Generators and Synthesizers	Clock Generator 10MHz to 250MHz-IN 4400MHz-OUT 32-Pin LFCSP EP Tray	點擊下載
ADG3308BRUZ-REEL	Level Translators	Voltage Level Translator 8-CH Bidirectional 20-Pin TSSOP T/R	點擊下載
ADF4350BCPZ-RL	Clock Generators and Synthesizers	Clock Generator 10MHz to 250MHz-IN 4400MHz-OUT 32-Pin LFCSP EP T/R	點擊下載
ADG3308BRUZ-REEL7	Level Translators	Voltage Level Translator 8-CH Bidirectional 20-Pin TSSOP T/R	點擊下載
ADG3308BRUZ	Level Translators	Voltage Level Translator 8-CH Bidirectional 20-Pin TSSOP Tube	點擊下載
AD9739ABBCZ	Digital to Analog Converters - DACs	DAC 1-CH 14-bit 160-Pin CSP-BGA Tray	點擊下載
AD9739ABBCZRL	Digital to Analog Converters - DACs	DAC 1-CH 14-bit 160-Pin CSP-BGA T/R	點擊下載
