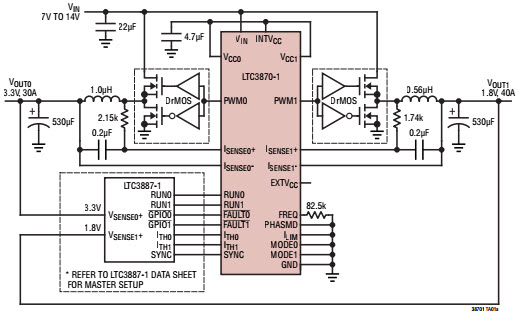

用于數字電源系統管理的 LTC3870EUF-1 多相降壓從控制器的典型應用電路

使用 Analog Devices 的 LTC3870EUF-1 的參考設計

設計簡介

用于數字電源系統管理的 LTC3870EUF-1 多相降壓從控制器的典型應用電路。 LTC3870-1 是一款 PolyPhase 降壓從控制器，專為數字電源系統管理 DC/DC 控制器的多相操作而設計。它提供了一種小型且經濟高效的解決方案，通過與 LTC3887-1 控制器級聯來提供非常大的電流

說明

Typical Application Circuit for LTC3870EUF-1 PolyPhase Step-Down Slave Controller for Digital Power System Management. The LTC3870-1 is a PolyPhase step-down slave controller specially designed for multiphase operation with digital power system management DC/DC controllers. It provides a small and cost effective solution for supplying very large currents by cascading it with a LTC3887-1 controller

主要特色

Conversion Type

DC to DC
Input Voltage

7 to 14 V
Output Voltage

1.8|3.3 V
Output Current

30@3.3V|40@1.8V A
Topology

Buck

相關文檔

81003072895234338701f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3870EUF-1#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 1000kHz 24-Pin QFN EP T/R	點擊下載
LTC3870EUF-1#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 1000kHz 24-Pin QFN EP Tube	點擊下載
