AD9235-20PCB，用于評估 AD9235BRU-20、20Msps、12 位、單 ADC 的評估套件

使用 Analog Devices 的 AD9235BRU-20 的參考設計

設計簡介

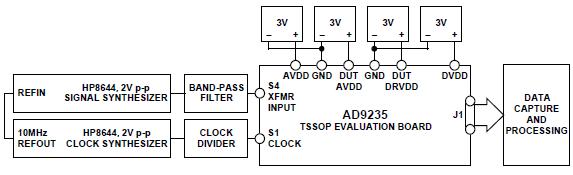

AD9235-20PCB，用于評估 AD9235BRU-20、20Msps、12 位、單 ADC 并行 28 引腳 TSSOP 的評估套件。 AD9235 評估板提供了在各種模式和配置下運行 ADC 所需的支持電路。該轉換器可以通過 AD8138 驅動器或變壓器或單端進行差分驅動。提供單獨的電源引腳以將 DUT 與支持電路隔離

說明

AD9235-20PCB, Evaluation Kit for evaluating AD9235BRU-20, 20Msps, 12-bit, Single ADC Parallel 28-Pin TSSOP. The AD9235 evaluation board provides the support circuitry required to operate the ADC in its various modes and configure-rations. The converter can be driven differentially, through an AD8138 driver or a transformer or single-ended. Separate power pins are provided to isolate the DUT from the support circuitry

主要特色

ADC Resolution

12 Bit
ADC Sampling Rate

20M SPS
Number of Channels

1CH

相關文檔

ad9235

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MC100LVEL33DR2G	Clock Buffers and Drivers	Clock Divider Buffer 1-OUT 1-IN 1:1 8-Pin SOIC N T/R	點擊下載
AD9762AR	Digital to Analog Converters - DACs	DAC 1-CH Segment 12-bit 28-Pin SOIC W Tube	點擊下載
74VHC541MTC	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP Tube	點擊下載
MC100LVEL33DG	Clock Buffers and Drivers	Clock Divider Buffer 1-OUT 1-IN 1:1 8-Pin SOIC N Tube	點擊下載
74VHC04MTC	Inverters and Schmitt Triggers	Inverter 6-Element CMOS 14-Pin TSSOP W Tube	點擊下載
74VHC04MX	Inverters and Schmitt Triggers	Inverter 6-Element CMOS 14-Pin SOIC N T/R	點擊下載
AD8138AARMZ-RL	Special Purpose Amplifiers	SP Amp DIFF AMP Single ±5.5V/11V 8-Pin MSOP T/R	點擊下載
AD9762ARZRL	Digital to Analog Converters - DACs	DAC 1-CH Segment 12-bit 28-Pin SOIC W T/R	點擊下載
74VHC541M	Buffers and Line Drivers	Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SOIC W Tube	點擊下載
74VHC04MTCX	Inverters and Schmitt Triggers	Inverter 6-Element CMOS 14-Pin TSSOP W T/R	點擊下載
AD8138AARMZ-R7	Special Purpose Amplifiers	SP Amp DIFF AMP Single ±5.5V/11V 8-Pin MSOP T/R	點擊下載
AD9762ARZ	Digital to Analog Converters - DACs	DAC 1-CH Segment 12-bit 28-Pin SOIC W Tube	點擊下載
