使用 Analog Devices 的 LTC1438CG-ADJ 的參考設計

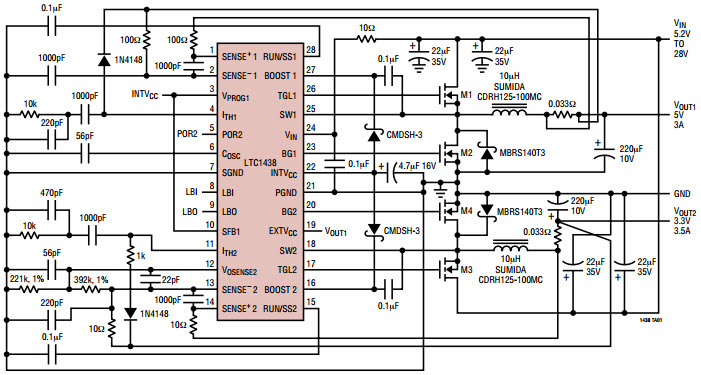

LTC1438CG-ADJ 高效率、雙通道 5V/3A、3.3V/3.5A 降壓穩壓器的典型應用電路

設計簡介

LTC1438CG-ADJ 高效率雙路 5V/3A、3.3V/3.5A 降壓穩壓器的典型應用電路。 LTC1438 是一款雙路同步降壓型開關穩壓器控制器，可在可鎖相固定頻率架構中驅動外部 N 溝道功率 MOSFET

說明

Typical Application Circuit for LTC1438CG-ADJ High Efficiency, Dual 5V/3A, 3.3V/3.5A Step-Down Regulator. The LTC1438 is a dual, synchronous step down switching regulator controller which drives external N-channel power MOSFETs in a phase-lockable fixed frequency architecture

主要特色

Conversion Type

DC to DC
Input Voltage

5.2 to 28 V
Output Voltage

3.3|5 V
Output Current

3@5V|3.5@3.3V A
Topology

Buck

相關文檔

14389fb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1438CG-ADJ	直流至直流控制器	DC/DC Cntrlr Dual-OUT Step Down 138kHz Automotive 28-Pin SSOP	點擊下載
