LTC4315 的典型應用 - 具有高噪聲容限的 2 線總線緩沖器

使用 Analog Devices 的 LTC4315 的參考設計

設計簡介

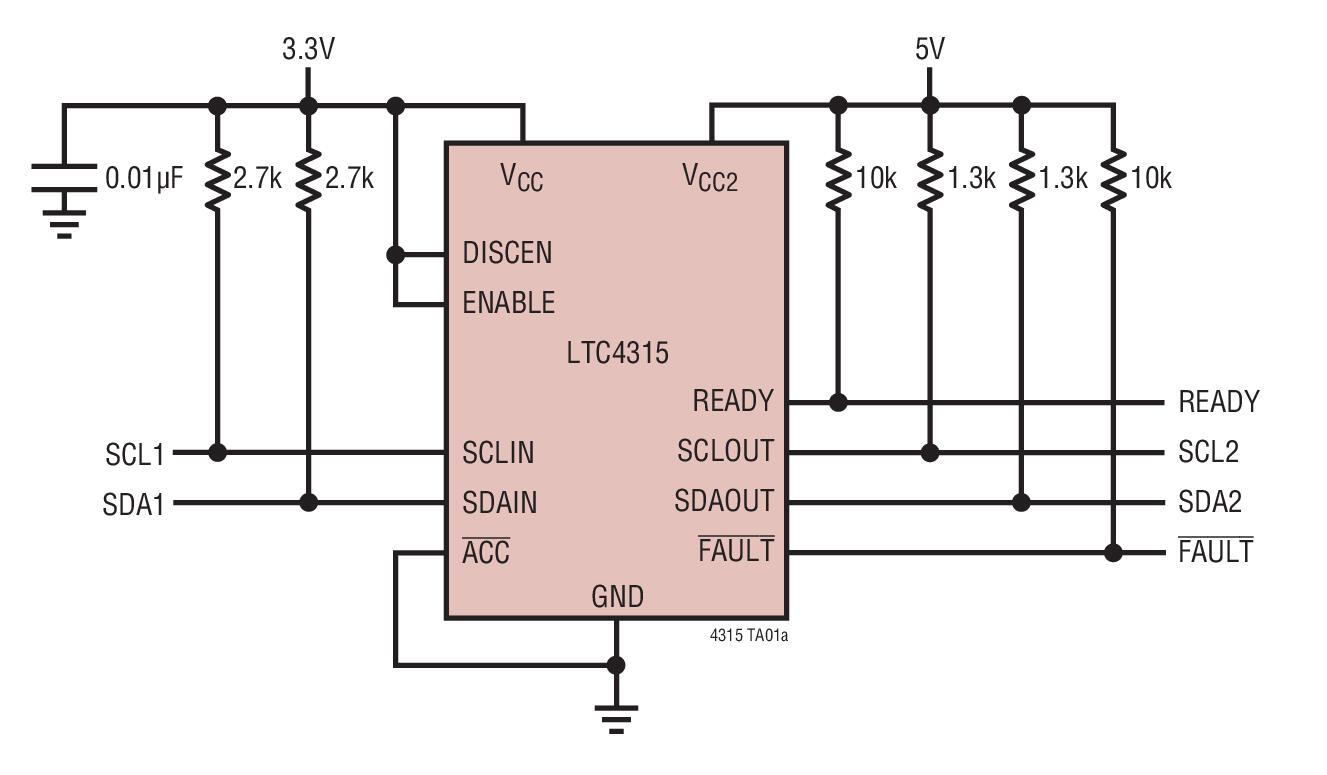

LTC4315 的典型應用是熱插拔 2 線總線緩沖器，它提供雙向緩沖，同時保持低失調電壓和高達 0.3 VCC 的高噪聲容限

說明

Typical Application for the LTC4315 is a hot-swappable 2-wire bus buffer that provides bidirectional buffering, while maintaining a low offset voltage and high noise margin up to 0.3 ? VCC

參考設計下載

DFN12DE4X3 CAD/Foot Print

相關文檔

4315f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4315IMS#PBF	Signal Buffers and Repeaters	I2C Logic Buffer 3.3V/5V Automotive 12-Pin MSOP EP Tube	點擊下載
LTC4315IDE#PBF	Signal Buffers and Repeaters	I2C Logic Buffer 3.3V/5V 12-Pin DFN EP Tube	點擊下載
LTC4315CDE#PBF	Signal Buffers and Repeaters	I2C Logic Buffer 3.3V/5V 12-Pin DFN EP Tube	點擊下載
LTC4315IMS#TRPBF	Signal Buffers and Repeaters	I2C Logic Buffer 3.3V/5V Automotive 12-Pin MSOP EP T/R	點擊下載
LTC4315CMS#TRPBF	Signal Buffers and Repeaters	I2C Logic Buffer 3.3V/5V 12-Pin MSOP EP T/R	點擊下載
LTC4315IDE#TRPBF	Signal Buffers and Repeaters	I2C Logic Buffer 3.3V/5V 12-Pin DFN EP T/R	點擊下載
LTC4315CMS#PBF	Signal Buffers and Repeaters	I2C Logic Buffer 3.3V/5V 12-Pin MSOP EP Tube	點擊下載
LTC4315CDE#TRPBF	Signal Buffers and Repeaters	I2C Logic Buffer 3.3V/5V 12-Pin DFN EP T/R	點擊下載
