DC1788B-A，使用 LT4275AIDD PoE+ PD 控制器的演示板，符合 IEEE 802.3at/IEEE 802.3af

使用 Analog Devices 的 LT4275AIDD 的參考設計

設計簡介

DC1788B-A 演示電路采用適用于以太網供電 (PoE) 應用的第四代受電設備 (PD) 控制器 LT4275。 DC1788B 提供多種版本，以滿足 PD 應用所需的功率水平。 DC1788B-A 具有 LT4275A PD 控制器。該控制器支持 IEEE 802.3at（類型 2，PoE+）、IEEE 802.3af（類型 1，PoE）和 LTPoE++ 規范。 LTPoE++ 在現有 IEEE 標準的基礎上增加了四個功率級別，在 RJ45 插孔處提供 38.7W、52.7W、70W 和 90W 的 PD 功率

說明

DC1788B-A, Demonstration Circuit features the LT4275 a fourth generation powered device (PD) controller for Power over Ethernet (PoE) applications. The DC1788B is available in multi versions to meet the power level required by the PD application. The DC1788B-A features the LT4275A PD controller. This controller supports the IEEE 802.3at (Type 2, PoE+), IEEE 802.3af (Type 1, PoE) and LTPoE++ specification. The LTPoE++ adds four power levels to the existing IEEE standard with 38.7W, 52.7W, 70W and 90W of delivered PD power at the RJ45 jack

主要特色

Conversion Type

DC to DC
Input Voltage

41 to 57 V
Output Voltage

48 V
Output Current

1.1 A
Output Power

90 W

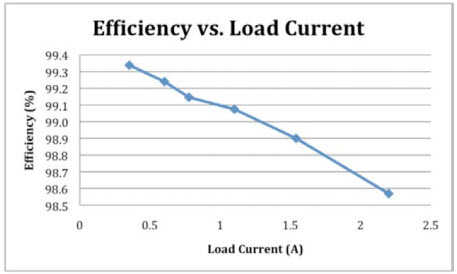

Efficiency

99.1 %
Topology

PoE

參考設計下載

相關文檔

dc1788bfa

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT4275AIDD#TRPBF	Power Over Ethernet - PoE Controllers	Power Over Ethernet 23V 60V 90W Automotive 10-Pin DFN EP	點擊下載
LT4275AIDD#PBF	Power Over Ethernet - PoE Controllers	Power Over Ethernet 23V 60V 90W Automotive 10-Pin DFN EP	點擊下載
