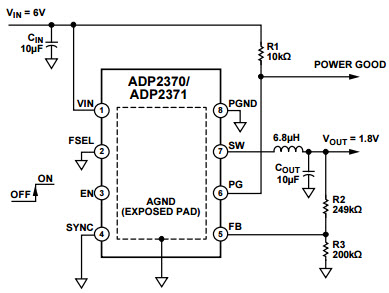

具有 600kHz、可調輸出的典型應用電路，適用于 ADP2370 高電壓 800mA、低靜態電流降壓穩壓器

使用 Analog Devices 的 ADP2370 的參考設計

設計簡介

ADP2370 高電壓 800mA、低靜態電流降壓穩壓器具有 600kHz、可調輸出的典型應用電路。 ADP2370/ADP2371 是高效率、低靜態電流、800 mA 降壓（降壓）DC-DC 轉換器，采用小型 8 引線、3 mm × 3 mm LFCSP (QFN) 封裝。整個解決方案僅需要三個微型外部組件

說明

Typical Application Circuit with 600kHz, Adjustable Output for ADP2370 High Voltage 800mA, Low Quiescent Current Buck Regulator. The ADP2370/ADP2371 are high efficiency, low quiescent current, 800 mA buck (step-down) dc-to-dc converters in small 8-lead, 3 mm × 3 mm LFCSP (QFN) packages. The total solution requires only three tiny external components

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

adp2370_2371

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP2370ACPZ-R2	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.2V to 15V Synchronous Step Down Single-Out 0.8V to 14V 0.8A 8-Pin LFCSP EP T/R	點擊下載
ADP2370ACPZ-3.3-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.2V to 15V Synchronous Step Down Single-Out 3.3V 0.8A 8-Pin LFCSP EP T/R	點擊下載
ADP2370ACPZ-5.0-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.2V to 15V Synchronous Step Down Single-Out 5V 0.8A 8-Pin LFCSP EP T/R	點擊下載
ADP2370ACPZ-1.2-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.2V to 15V Synchronous Step Down Single-Out 1.2V 0.8A 8-Pin LFCSP EP T/R	點擊下載
ADP2370ACPZ-2.5-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.2V to 15V Synchronous Step Down Single-Out 2.5V 0.8A 8-Pin LFCSP EP T/R	點擊下載
ADP2370ACPZ-3.0-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.2V to 15V Synchronous Step Down Single-Out 3V 0.8A 8-Pin LFCSP EP T/R	點擊下載
ADP2370ACPZ-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.2V to 15V Synchronous Step Down Single-Out 0.8V to 14V 0.8A 8-Pin LFCSP EP T/R	點擊下載
ADP2370ACPZ-1.5-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.2V to 15V Synchronous Step Down Single-Out 1.5V 0.8A 8-Pin LFCSP EP T/R	點擊下載
ADP2370ACPZ-1.8-R7	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3.2V to 15V Synchronous Step Down Single-Out 1.8V 0.8A 8-Pin LFCSP EP T/R	點擊下載
