LTM4650AEY-1 50A、3.3V 輸出 DC/DC 降壓型穩壓器的典型應用電路

使用 Analog Devices 的 LTM4650AEY-1 的參考設計

設計簡介

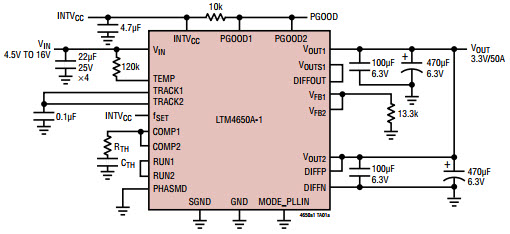

LTM4650AEY-1 50A、3.3V 輸出 DC/DC 降壓穩壓器的典型應用電路。 LTM4650A 是一款雙路 25A 或單路 50A 輸出開關模式降壓 DC/DC 穩壓器，總 DC 輸出誤差為 ±1%。封裝中包括開關控制器、功率 FET、電感器和所有支持組件。 LTM4650A 的工作輸入電壓范圍為 4.5V 至 16V，支持兩個輸出，輸出電壓范圍為 0.6V 至 5.5V

說明

Typical Application Circuit for LTM4650AEY-1 50A, 3.3V Output DC/DC Step-Down Regulator. The LTM4650A is a dual 25A or single 50A output switching mode step-down DC/DC regulator with ±1% total DC output error. Included in the package are the switching controllers, power FETs, inductors and all supporting components. Operating from an input voltage range of 4.5V to 16V, the LTM4650A supports two outputs with an output voltage range of 0.6V to 5.5V

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 16 V
Output Voltage

3.3 V
Output Current

50 A
Topology

Buck
