基于 IQ 解調器的 IF 到基帶接收器，具有 IF 和基帶可變增益和可編程基帶濾波

使用 Analog Devices 的 ADL5387ACPZ 的參考設計

設計簡介

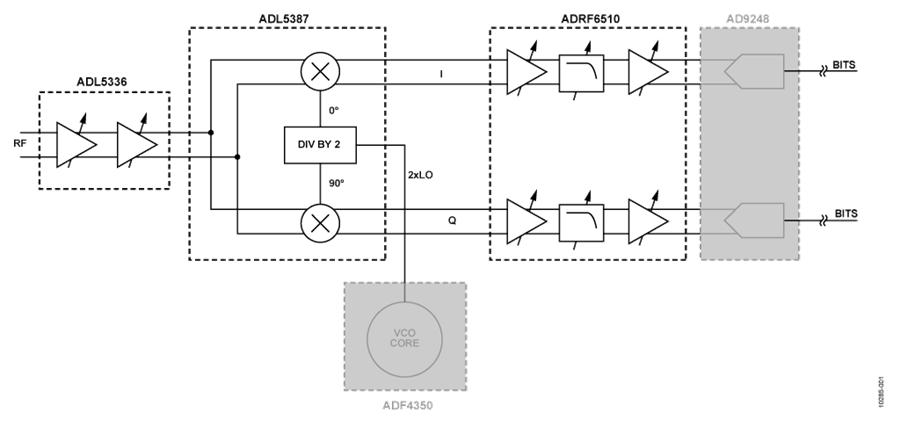

基于 IQ 解調器的 IF 至基帶接收器，具有 IF 和基帶可變增益以及可編程基帶濾波。該電路是一款靈活的頻率捷變 IF 至基帶接收器。中頻和基帶的可變增益用于調整信號電平。 ADRF6510 基帶 ADC 驅動器還包括一個可編程低通濾波器，可消除通道外阻塞和噪聲

說明

An IQ Demodulator-Based IF-to-Baseband Receiver with IF and Baseband Variable Gain and Programmable Baseband Filtering. The Circuit is a flexible, frequency agile IF-to-baseband receiver. Variable gain at both IF and baseband is used to adjust the signal level. The ADRF6510 baseband ADC driver also includes a programmable low-pass filter that eliminates out-of-channel blockers and noise

參考設計下載

CN0248 Design & Integration Files

相關文檔

cn0248

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADF4350BCPZ-RL	Clock Generators and Synthesizers	Clock Generator 10MHz to 250MHz-IN 4400MHz-OUT 32-Pin LFCSP EP T/R	點擊下載
ADF4350BCPZ-RL7	Clock Generators and Synthesizers	Clock Generator 10MHz to 250MHz-IN 4400MHz-OUT 32-Pin LFCSP EP T/R	點擊下載
ADF4350BCPZ	Clock Generators and Synthesizers	Clock Generator 10MHz to 250MHz-IN 4400MHz-OUT 32-Pin LFCSP EP Tray	點擊下載
ADL5387ACPZ-WP	Mod and Demod	Quadrature Dmod 240MHz 24-Pin LFCSP EP Tray	點擊下載
ADL5387ACPZ-R7	Mod and Demod	Quadrature Dmod 240MHz 24-Pin LFCSP EP T/R	點擊下載
