ADL5519-EVALZ，用于 I2C 雙對數檢測器/控制器雙 5.5V 的評估板

使用 Analog Devices 的 ADL5519 的參考設計

設計簡介

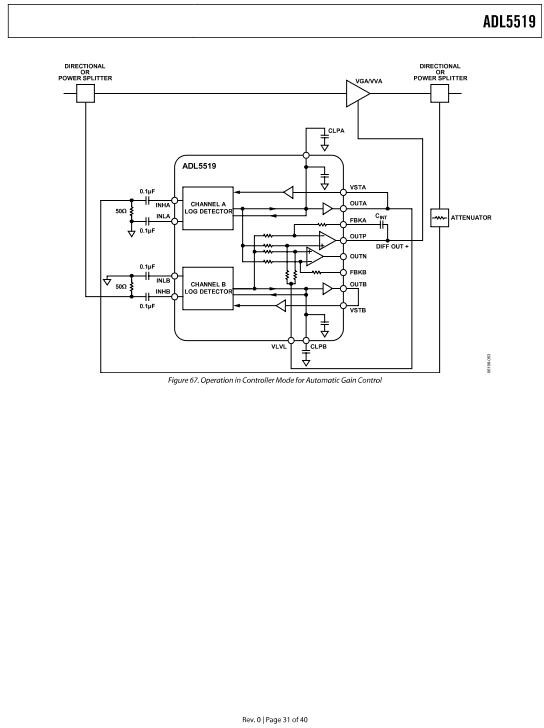

ADL5519-EVALZ，IC 雙對數檢測器/控制器雙 55V 評估板。 ADL5519-EVALZ 是一款完全填充的 4 層、基于 FR4 的評估板，正常運行時需要 5 V/100 mA 電源。 5V 電源應連接到標記為 VPOS 和 GND 的測試回路。兩個射頻輸入信號應用于兩個標記為 INHA 和 INHB 的 SMA 連接器。溫度補償和斷電可通過標有 ADJA、ADJB 和 PWDN 的 SMA 連接器進行訪問。輸出信號可通過 OUTA、OUTB、OUTN、OUTP 和 SMA 連接器進行訪問。溫度輸出 TEMP 可通過測試環路獲得，電路板還可容納 24 針接頭，通過該接頭可訪問電源、接地、溫度調節節點和輸出信號引腳

說明

ADL5519-EVALZ, Evaluation Board for IC Dual Log Detector/Controller Dual 55V. The ADL5519-EVALZ is a fully populated, 4-layer, FR4-based evaluation board for normal operation, it requires a 5 V/100 mA power supply. The 5V power supply should be connected to the test loops labeled VPOS and GND. The two RF input signals are applied to two SMA connectors labeled INHA and INHB. Temperature compensation and power down are accessed through the SMA connectors labeled ADJA, ADJB and PWDN .The output signals are accessible via the OUTA, OUTB, OUTN, OUTP and SMA connectors. The temperature output, TEMP, is available via a test loop the circuit board can also accommodate a 24-pin header through which the power supply, ground, temperature adjust nodes and output signal pins are accessible

相關文檔

4325390179418571adl5519

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADL5519ACPZ-R7	Special Purpose Amplifiers	SP Amp Log Detector/Controller Dual R-R O/P 5.5V 32-Pin LFCSP EP T/R	點擊下載
ADL5519ACPZ-R2	Special Purpose Amplifiers	SP Amp Log Detector/Controller Dual R-R O/P 5.5V 32-Pin LFCSP EP T/R	點擊下載
ADL5519ACPZ-WP	Special Purpose Amplifiers	SP Amp Log Detector/Controller Dual R-R O/P 5.5V 32-Pin LFCSP EP Tray	點擊下載
