LT8631EFE 1MHz、24V、0.5A 降壓轉換器的典型應用電路

使用 Analog Devices 的 LT8631EFE 的參考設計

設計簡介

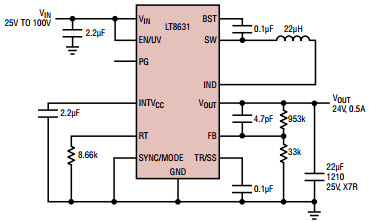

LT8631EFE 1MHz、24V、0.5A 降壓轉換器的典型應用電路。 LT8631 是一款電流模式 PWM 降壓 DC/DC 轉換器，具有內部同步開關，可為輸出負載提供高達 1A 的電流。 3V 至 100V 的寬輸入范圍使 LT8631 適合調節多種電源的功率，包括汽車和工業系統以及 36V 至 72V 電信電源

說明

Typical Application Circuit for LT8631EFE 1MHz, 24V, 0.5A Step-Down Converter. The LT8631 is a current mode PWM step-down DC/DC converter with internal synchronous switches that provide current for output loads up to 1A. The wide input range of 3V to 100V makes the LT8631 suitable for regulating power from a wide variety of sources, including automotive and industrial systems and 36V to 72V telecom supplies

主要特色

Conversion Type

DC to DC
Input Voltage

25 to 100 V
Output Voltage

24 V
Output Current

0.5 A
Topology

Buck
