LT3791HFE-1 120W (24V/5A) 降壓-升壓型 LED 驅動器的典型應用電路

使用 Analog Devices 的 LT3791HFE-1 的參考設計

設計簡介

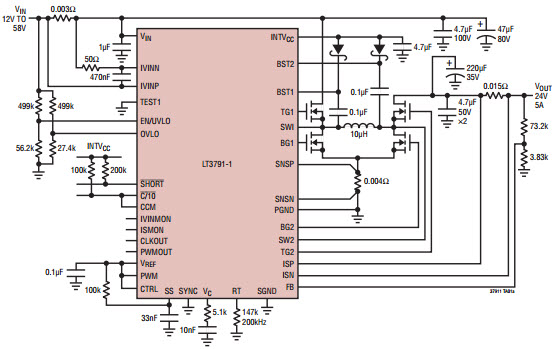

LT3791HFE-1 120W (24V/5A) 降壓-升壓型 LED 驅動器的典型應用電路。 LT3791-1 是一款同步 4 開關降壓/升壓型電壓/電流調節器控制器。控制器可以在輸入電壓高于、低于或等于輸出電壓的情況下調節輸出電壓、輸出電流或輸入電流

Typical Application Circuit for LT3791HFE-1 120W (24V/5A) Buck-Boost LED Driver. The LT3791-1 is a synchronous 4-switch buck-boost voltage/current regulator controller. The controller can regulate output voltage, output current or input current with input voltages above, below or equal to the output voltage

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3791HFE-1#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down/Step Up 735kHz Automotive 38-Pin TSSOP EP T/R	點擊下載
LT3791HFE-1#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down/Step Up 735kHz Automotive 38-Pin TSSOP EP Tube	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
