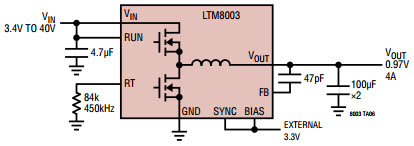

LTM8003HY 0.97Vout 3.4 至 40Vin 具有擴頻功能的降壓轉換器的典型應用電路

使用 Analog Devices 的 LTM8003HY 的參考設計

設計簡介

LTM8003HY 0.97Vout、3.4V 至 40Vin 擴頻降壓轉換器的典型應用電路。 LTM8003 是一款 40Vin、3.5A 降壓模塊（電源模塊）穩壓器。封裝中包括開關控制器、電源開關、電感器和所有支持組件。工作輸入電壓范圍為 3.4V 至 40V

說明

Typical Application Circuit for LTM8003HY 0.97Vout from 3.4 to 40Vin Step Down Converter with Spread Spectrum. The LTM8003 is a 40Vin, 3.5A step-down Module (power module) regulator. Included in the package are the switching controller, power switches, inductor and all support components. Operating over an input voltage range of 3.4V to 40V

主要特色

Conversion Type

DC to DC
Input Voltage

3.4 to 40 V
Output Voltage

0.97 V
Output Current

4 A
Topology

Buck

相關文檔

8003fc

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTM8003HY	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 0.97V to 18V 3.5A Automotive 48-Pin BGA Tray	點擊下載
LTM8003HY#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 0.97V to 18V 3.5A Automotive 48-Pin BGA Tray	點擊下載
LTM8003HY-3.3#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 3.3V 3.5A Automotive 48-Pin BGA Tray	點擊下載
